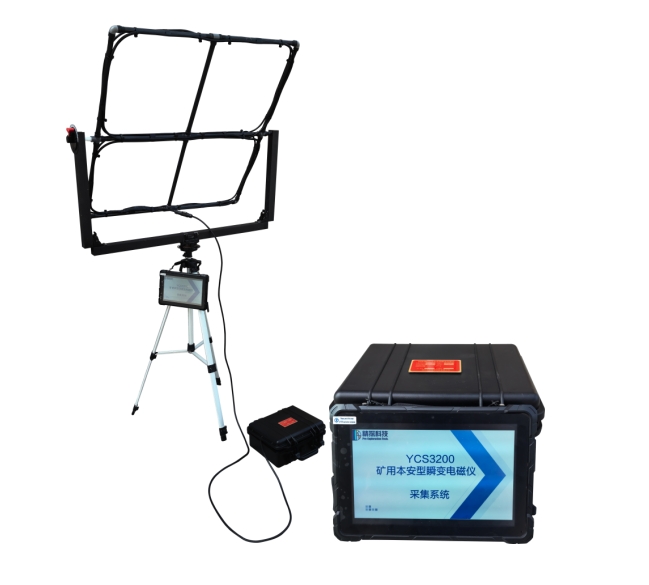

YCS3200矿用本安型瞬变电磁仪

一、应用领域

1、煤矿井下顶、底板和超前探测，有效超前探测距离可达150米以上；

2、在地面往下探测矿区构造分布，构造含税性；

3、掘进过程中的隐伏导水构造和回采过程中工作面内部隐伏导水构造勘查；

4、探测良导性体矿体埋深和蕴矿构造，其他工程勘探和环境勘探；

5、非煤矿山隧道、巷道等全空间环境的超前探测，距离能达到150米；

6、金属矿山井下矿脉走向探测；

7、地下洞室周边构造探测、金属管道探测；

8、采空区及废弃小煤窑的突水水源勘查，煤层底板溶岩含水层，陷落柱等勘查；

9、顶底板采矿扰动诱发的导水破裂带导通勘查。

 ……

二、瞬变电磁自动采集系统

   国家对煤矿水害防治工作给予了高度重视，出台了一系列政策措施。例如，《煤矿防治水细则》明确了“预测预报、有疑必探、先探后掘、先治后采”的基本原则。近年来，煤矿防治水工作取得了显著进展，但仍面临诸多挑战。随着煤炭工业的快速发展，煤矿水害防治工作显得尤为重要。

   中国工程院院士武强指出，随着开采深度与强度的增加，特别是中西部煤矿，大水矿井逐渐增多，充水水文地质条件日益复杂。地面三维精细地震、瞬变电磁、可控源大地电磁法等勘探手段，以及井下掘进巷道随钻钻孔物探超前探放水技术与装备，显著提升了水害预测预报和防治能力。‌

   瞬变电磁超前探测技术在隧道工作面的狭小空间内，能够实现多角度、多断面测量，获得更精确的掌子面构造异常空间分布，是有效预防隧道富水裂隙、岩溶和断层带等地质灾害的重要手段，对煤矿、非煤矿山的灾害防治有着重要意义。

   瞬变电磁法之所以在隧道超前预报得到矿方认可，主要原因就是其对方位准确预报，也就是瞬变电磁横向分辨率高的特点得到广泛运用。由于线圈面积小，重叠回线和中心回线的方向性在超前预报显得尤为重要。

   通常现在市场上使用的瞬变电磁系统，都是人工手持天线，容易受到环境干扰，天线的方位角度的精准性不高，稳定性也不够，如何保证探测精度是现场迫切需要解决的问题。

   在瞬变电磁探测中，如果在天线姿态角测量不准确，则会导致在后期预报的异常的位置出现偏差，进而导致后续隧道施工出现安全隐患。

   自动采集的瞬变电磁天线装置是一种可自主设置并指向指定方位角的天线装置，到达指定方位后，主机开始采集，当前采集点完成后，天线进入下一个指定方位，从而持续进行整个数据采集工作。

   精探科技的YCS3200矿用本安型瞬变电磁仪，正是针对煤矿、非煤矿山的需求而研发设计的，具有行业领先的大功率发射系统，轻便化设备硬件集成，先进的“8”字形线圈施工方式，智能化数据解释与自动成图，可三维展示成果解析。

……

1、大功率模式：作为行业领先的矿用大功率瞬变电磁仪，有效超前探测距离≥150m，能够满足隧巷道环境使用最高能效；

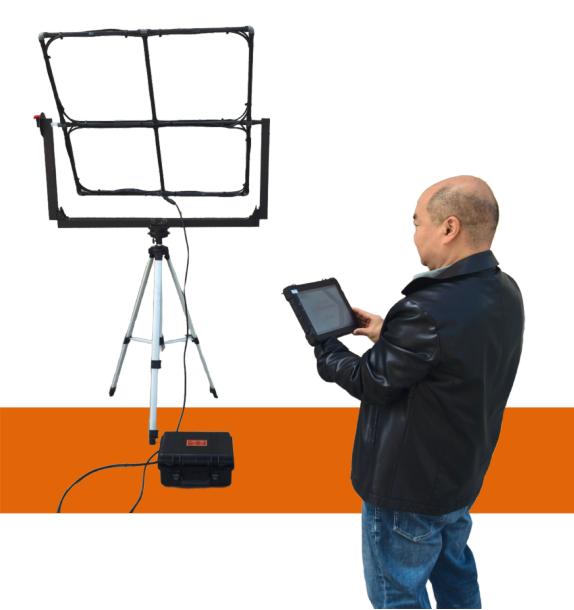

2、优化硬件配备：无线控制发射、采集，所有操作在矿用本安型平板上实现，设备更加轻便，操作更加便捷。

3、先进的施工方式：采用先进的“8”字形线圈施工方式，保证精准探测能力；

4、智能化内业系统：设备配备智能化的内业解释与一键自动成图系统；

5、三维成像展示：支持行业领先的探测成果三维成像展示与解析技术；

6、通过加大发射功率的方法增强二次场，提高信噪比，从而增加勘探深度；通过多次脉冲激发二次场的重复测量叠加和空间域多次覆盖技术应用提高信噪比，能够应用于工作复杂、噪声干扰大的矿山井下和隧洞顶、底板和超前探测。

瞬变电磁仪在矿井含水断层构造探测中的应用

案例背景：2024年7月运用瞬变电磁法，对贵州某煤矿巷道进行碛头前方顶板-顺层周围120米范围内的富水性探测，进而分析可能存在的断层构造等地质情况；

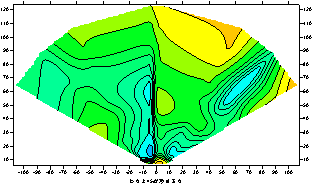

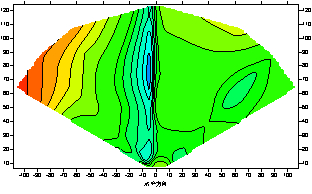

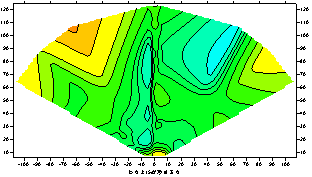

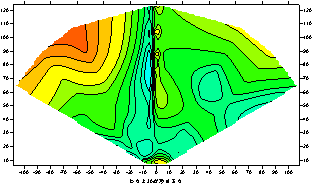

探测解释：三维成像显示，正前方顶板到顺层，前方偏左0-15度方位，距离掌子面约10~30m区域和50～100 m区域有低阻区域，如图中浅蓝色区域范围所示。该异常自上而下分布，具有一定的连贯性和连通性，整体富水性比较明显，结合实际地质情况推断，该异常有可能有较明显的自上而下的断层。

后续验证：矿方据此预报进行该方位钻探，3组钻孔近距离出水并进行抽排处理。预报效果良好。

资料展示：

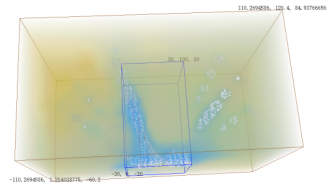

探测三维成像-俯视效果图
