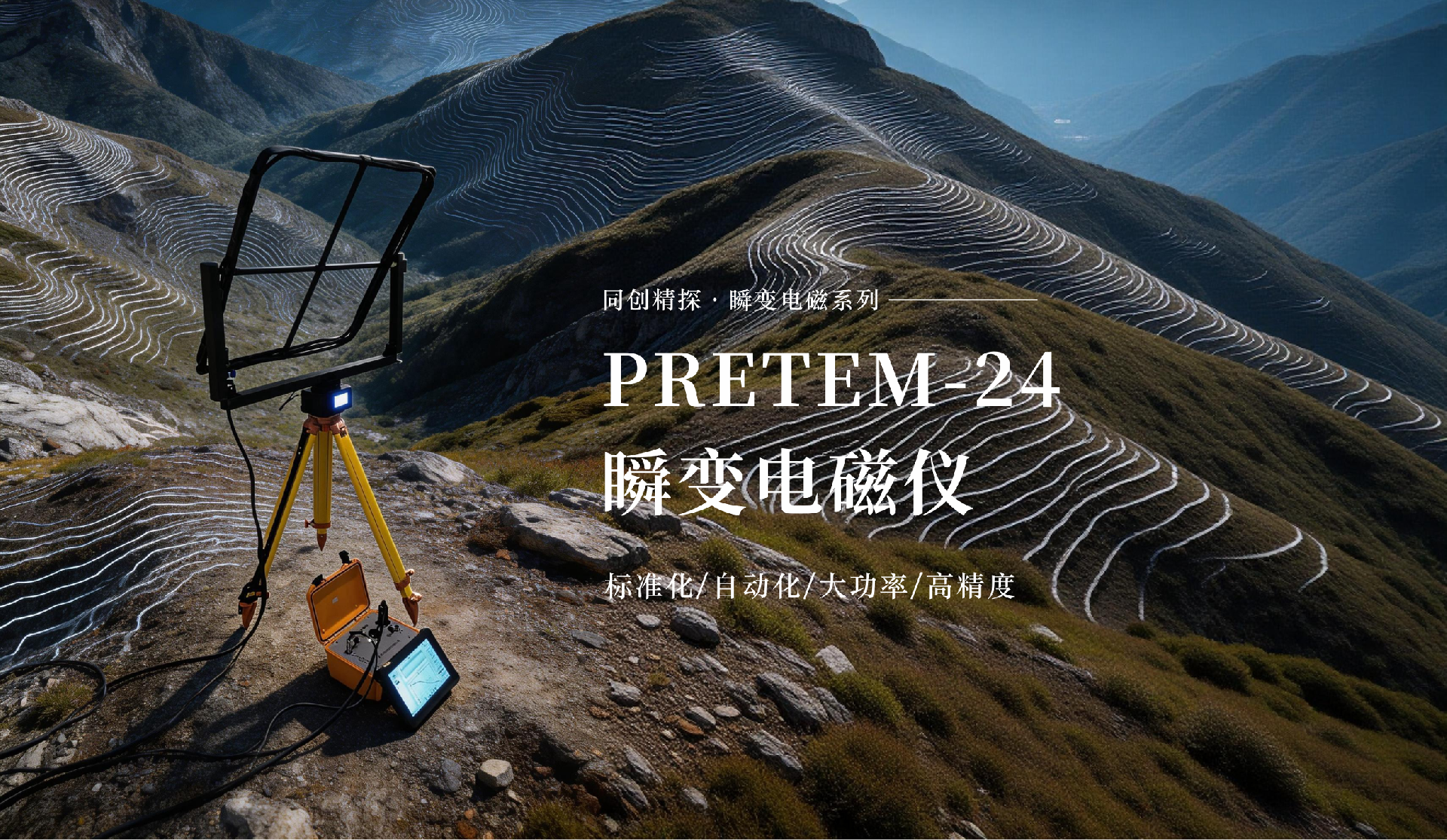

PRETEM-24瞬变电磁仪

……

 应用领域

1、公路、铁路、水利水电隧洞精细化超前预报探水、岩溶、破碎裂隙发育分布；

2、水文工程地质及工程地质勘查，岩溶专项等，有效探测深度可达500米；

3、金属矿产及某些非金属矿产勘查；

4、在地面探测含水层，断层含水性，煤层结构和陷落柱；

5、在井下探测采区内部和外围以及掘进头前方的断层构造导水结构；

6、探测良导性矿体埋深和产状，探测蕴矿构造；

7、圈定矿层陷落柱和含水带；

8、探测采空区及其含水性；

9、圈定溶洞分布和含水性；

10、金属矿产、煤田、油气田以及地热田勘查；

11、寻找地下管道、考古勘查及军事工作勘查

……

……

1、真正实现数据的标准化采集和自动化采集，同时保障操作人员的安全,保证探测精度和一致性。

2、大功率模式：作为行业领先的大功率瞬变电磁仪，发射电流超过120A，在隧巷道里面有效超前探测距离≥120m，地面勘探深度可达500米，探测更深，精度更高，能够满足隧巷道环境使用最高能效，

2、优化硬件配备：接收发射一体化主机设计，舍弃传统发射机，减轻下井技术人员的劳动强度，提高工作效率；无源发射接收线圈一体化集成，结构紧凑，系统配置轻便，适宜现场运输与便捷使用；高精度触摸显示屏，使用操作更友好便捷；先进的低功耗嵌入式操作系统，使用更稳定；数据智能化存储，无需手动操作存储。

3、先进的施工方式：采用先进的重叠回线施工方式，抗干扰能力强，保证精准探测效果；

4、极短的关断时间与算法矫正，减少盲区；

5、智能化内业系统：设备配备智能化的内业解释与自动成图系统，提高探测内业效率；

6、三维成像展示：支持行业领先的探测成果三维成像展示与解析技术，探测成果直观易懂；

7、选配自动追踪定向自动采集的瞬变电磁天线装置：可自主设置并指向指定方位角的天线装置，同时到达指定方位后实现跟主机智能通讯，自动采集，当前采集点完成后，天线进入下一个指定方位，从而自动持续进行完成整个数据采集工作的系统。

8、选配自动旋转稳态装置，自动旋转角度精度≤1°（行业首创）；同时设备内嵌天线智能稳态旋转技术，能够做到各旋转角度之间快速切换无来回摆动幅度。

……

PRETEM-24瞬变电磁自动超前探水系统在公路隧道超前预报的应用

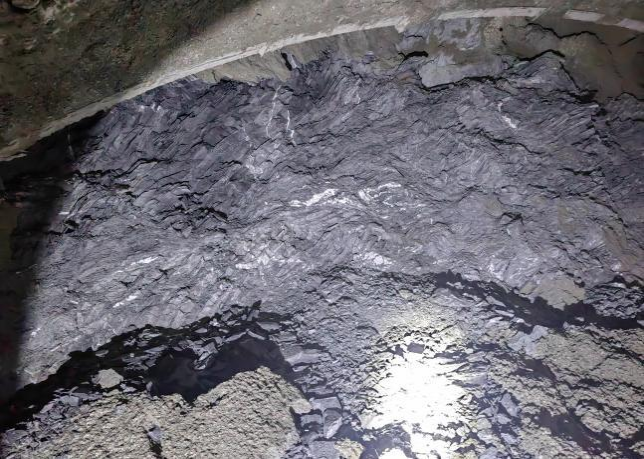

探测背景：2024年7月在云南某高速平达隧道出口右洞开展超前地质预报工作，掌子面（ZK2+474.6）揭露薄层状强-中风化页岩，岩质较软，受构造影响发育，节理裂隙发育，围岩破碎滑塌，支护变形开裂，掌子面潮湿，拱顶处点滴状渗水，地下水一般发育。

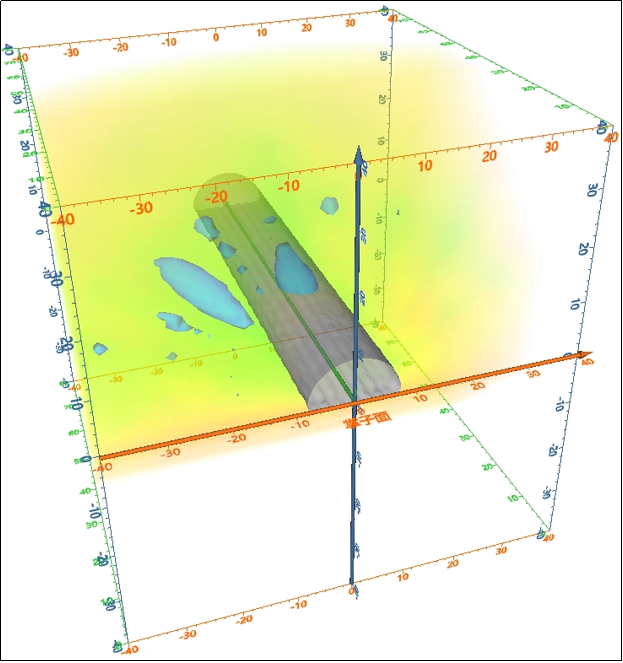

探测结论：本次预报结果分析，隧道掌子面前方15-35m范围可能存在近距离断层破碎带及软弱夹层性渗透导水，该区域可能为现有掌子面渗水的主要补给通道来源；后续在掘进过程中建议密切关注掌子面前方0-35米段拱顶渗、滴水情况。

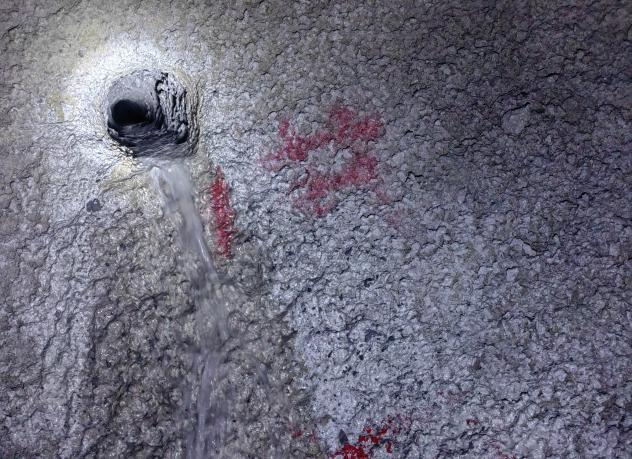

后续验证：后续超前水平钻探资料显示前方10-12m左右开始出水，累计钻探深度 30.5m（K150+169～K150+138.5），钻进过程中无卡钻、无空钻现象，钻孔内有股流状出水（11m 左右出水，水量较小，13m、16m、23m左右水量有增大趋势，终孔时股状出水，出水量约 0.5L/s），水质清澈。钻进过程中返渣主要为灰色页岩，灰色颗粒（0-11.5mm 颗粒较软，手可捏碎；25-26.5m片状颗粒较多，手可捏碎。

超前探水预报和超前水平钻探成果、实际开挖跟进围岩情况基本一致。
