JT-AQD锚杆检测仪

主要应用：

1、锚杆有效长度检测；

2、锚杆锚固质量检测与评价。

……

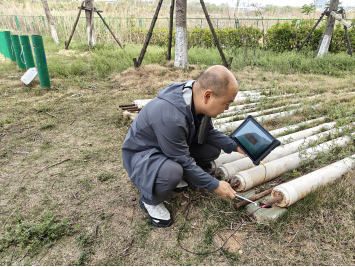

在锚固体系中，由锚杆顶端激发的声波通过锚杆向四周传播，当声波传播到锚 杆底端和缺陷位置时，由于波阻抗界面的变化，会有一部分声波被反射回来。

  安装在锚杆顶端的检波器能够接收到这些来自锚杆底端和缺陷位置的信号，根 据反射信号的走时和能量衰减等信息可以计算锚杆长度和锚固密实度。

……

JT-AQD锚杆锚固质量检测仪有主机、信号接收传感器和激发装置组成，仪器信号采集基于高精度计算机音频芯片设计，信号接收使用微型宽频带加速度传感器（MEMS），自带强力磁座可吸附在锚杆顶端。信号激发装置使用无磁性不锈钢小锤，也可选用超磁或其它类型可控声波振源。仪器主机电池可随时拆卸更换，现场工作不会出现无电停机之困扰；信号接收传感器与主机通过航空插头连接，接触牢固耐用。

……

软件基于C#高级编程语言和音频信号应用编程接口函数（API）设计，充分利用音频芯片所具有的 A/D 功能，对所测信号进行采集记录和实时分析处理。通过计算分析瞬时频率曲线，可以准确有效的识别锚杆底端反射信号，提高探测长度和检测精度；根据底端反射信号瞬时幅值比系数计算锚杆密实度，提高计算精度和计算效率（Engineering Reports, 2022, EIcover）。

……

JT-AQD基于虚拟仪器技术设计，具有强大的信号实时分析与处理功能，软件集信号采集、分析处理、实时评价与一体，具有操作简单，参数调整灵活方便，信号实时放大滤波等特点。

工区实测信号分析结果如图所示，锚杆底端反射信号十分微弱，很难直接识别出来。但是通过分析瞬时频率曲线异常变化可以很容易识别，准确读取反射信号走时。为了更好的说明瞬时频率曲线应用效果，在图中使用红色箭头实线标明，并且对反射信号进行特别放大。
