引江补汉水利工程中超前地质预报的应用近况与媒体动态报道专题

一、引江补汉工程——从长江引水至汉江的大型输水工程

• 引江补汉工程，是南水北调中线工程的后续水源工程，从长江三峡库区引水入汉江，终点位于丹江口水库，丹江口大坝下游汉江右岸安乐河口，全长194.8公里，平均引江水量为39亿立方米。

• 该工程由水利部负责，长江水利委员会负责项目规划设计总成。受地形条件限制，全程采用隧洞输水，隧洞开挖断面13米，地质条件极其复杂，在一切情况顺利下预计总工期约9年。

• 2022年7月7日，南水北调后续工程中线引江补汉工程，开工动员大会以视频连线方式在北京和湖北举行。

• 2024年12月2日，引江补汉工程首台超大直径硬岩掘进机“江汉先锋号”在土建4标8号平洞顺利始发掘进，预计2029年底实现贯通。 2024年11月23日，丹江口市汉江右岸的安乐河口，出口段输水主隧洞挖掘长度成功突破3000米大关。

二、相关媒体动态报道——国家级央媒-中国日报网-新闻报道

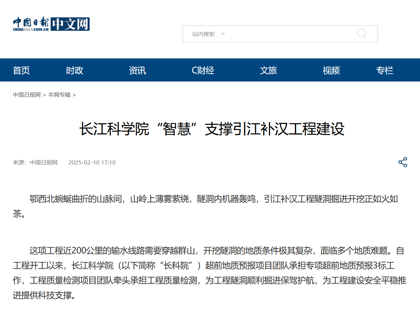

《长江科学院“智慧”支撑引江补汉工程建设》专题报道中的“准”预报一节：
2024年，该团队用地震波法、瞬变电磁法、地质雷达法完成钻爆洞段探测共计118次，其中成功预报断层破碎带、地下水、软弱夹层等不良地质体12次，总体预报准确率达90%以上。

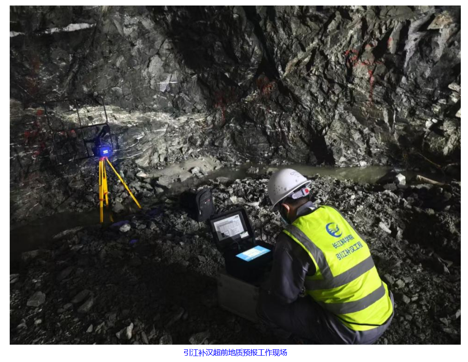

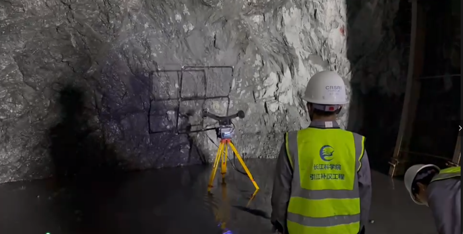

• 新闻配图中使用的正是同创精探研发的瞬变电磁仪

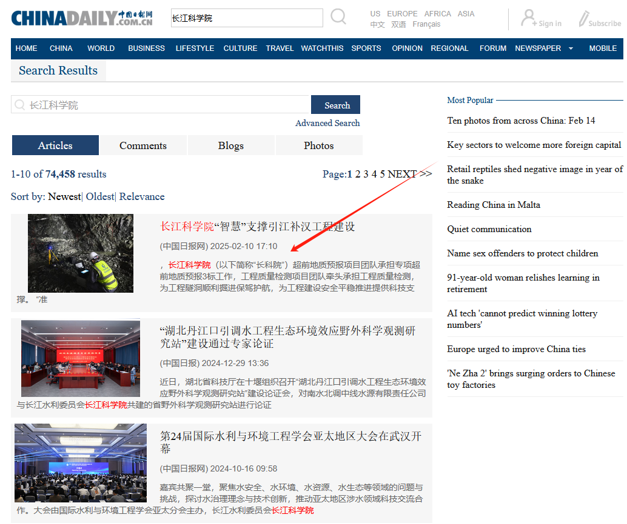

新闻链接点击直达

三、中国日报网——国家六大重点媒体网站之一

• 中国日报网站（chinadaily），国家六大重点媒体网站之一，是集新闻信息、娱乐服务为一体的综合性新闻媒体网站。

• 是国务院新闻办（中共中央外宣办）主管的中国日报旗下网站，为国家级重点新闻网站之一。

• 日访问量5200万人次，服务于国内外主流中高端读者群，备受海内外各领域高层次读者青睐，是沟通中国与世界的网上桥梁。


资料引用链接直达

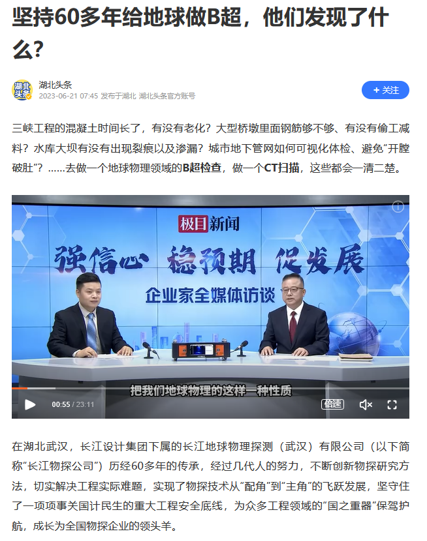

四、长江科学院-长江物探——长江地球物理探测(武汉)有限公司介绍

• 长江地球物理探测(武汉)有限公司始建于1960年，前身为长江流域规划办公室物探队，现为长江设计集团全资子公司。

• 是国内外知名的岩土工程病害物理诊断技术创新与服务示范企业，提供工程全生命周期质量诊断技术产品与服务，服务范围涵盖水利、电力、能源、交通、建筑、水环境治理等领域。

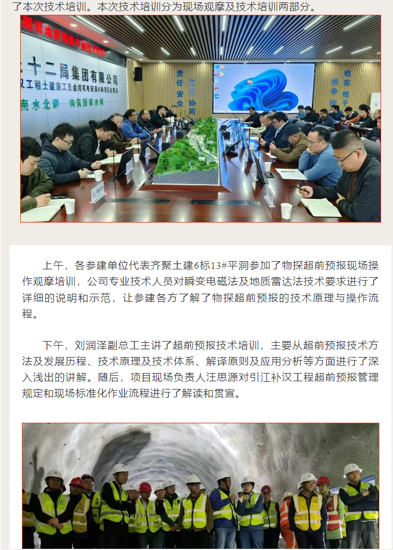

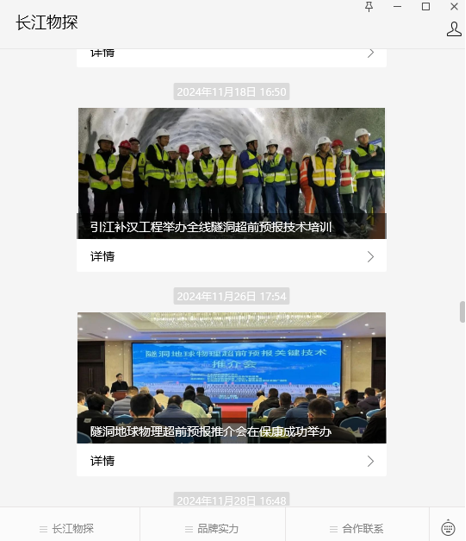

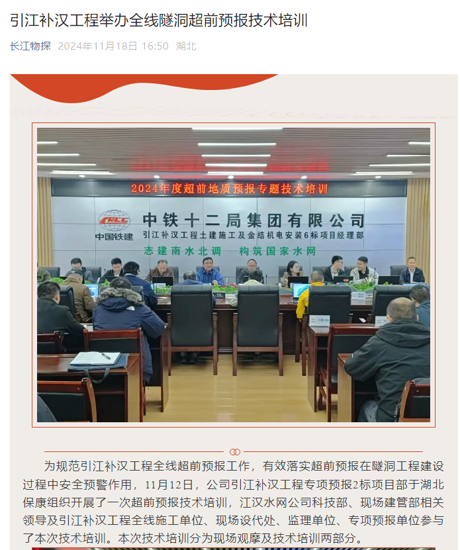

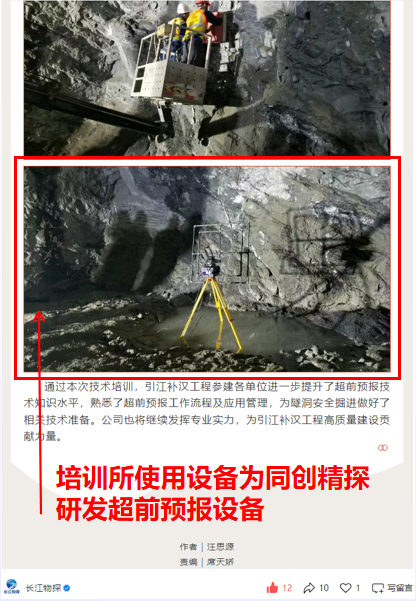

五、长江物探-同创精探技术合作——长江物探：引江补汉工程举办全线隧洞超前预报技术培训

新闻链接直达

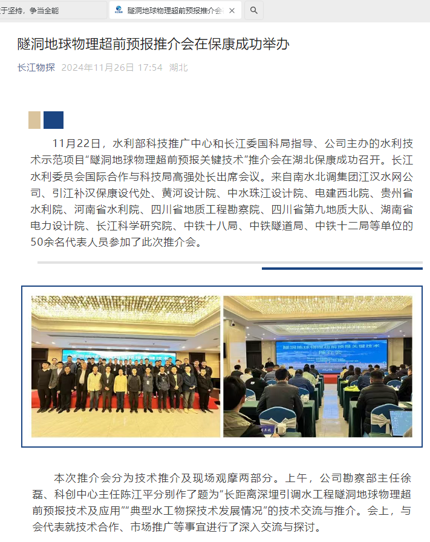

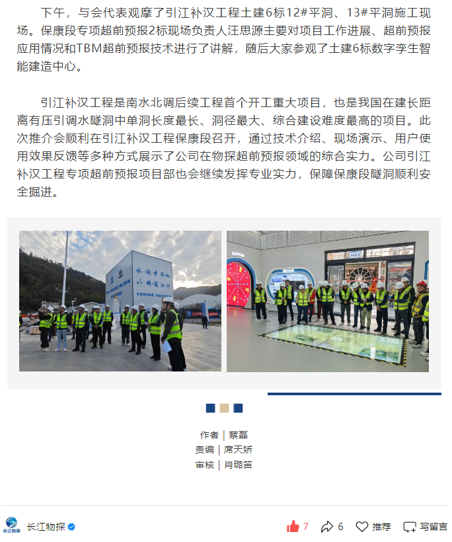

六、长江物探-同创精探技术合作——长江物探：隧洞地球物理超前预报推介会在保康成功举办

新闻直达链接

七、同创精探工程案例-A——PRETEM瞬变电磁自动超前探水系统在水利水电引水隧洞超前地质预报中的应用

探测背景：
      2024年11月在湖北引江补汉某段某引水隧洞掌子面，超前地质预报项目组通过瞬变电磁法勘探，对开挖巷道掌子面前方顶板、顺层、底板80米范围内的富水性情况进行探测，结合地质资料分析可能存在的含水断层、含水裂隙构造、采空区等地质情况。
      掌子面出露岩性为碎裂岩出露围岩，为较坚硬岩，岩体完整性差，局部较完整，掌子面整体潮湿。

探测设备：PRETEM瞬变电磁自动超前探水系统

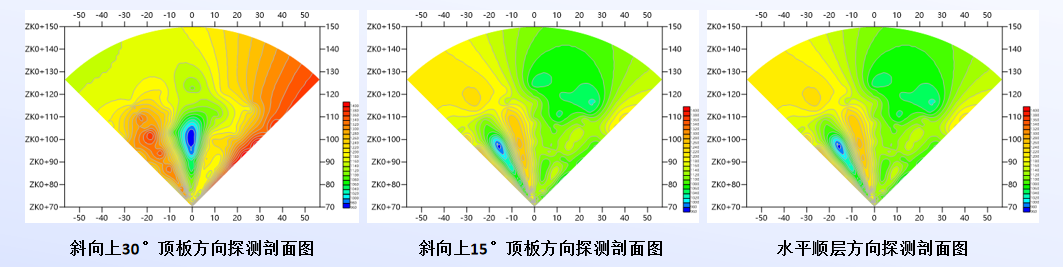

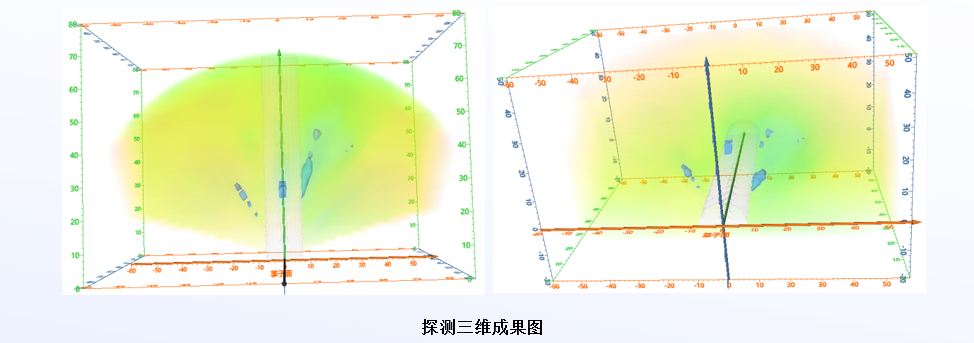

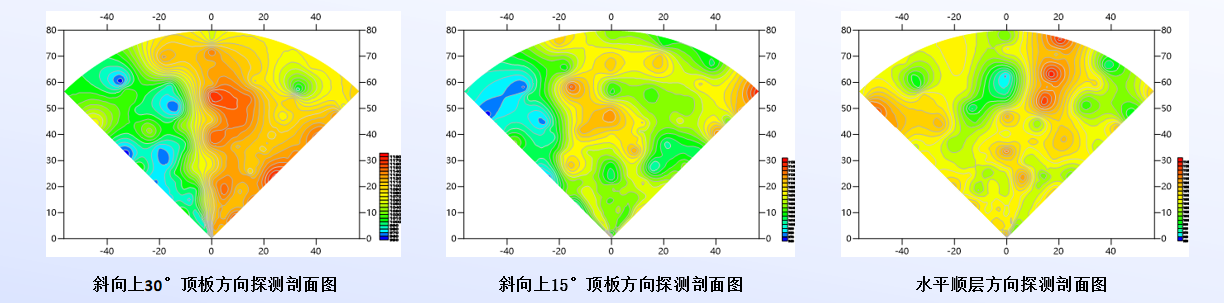

预报探查成果：（三条横向测线：顶部30°-顶部15°-水平）

探测结论：
      预报结果综合分析，掌子面前方15-35m附拱顶位置可能存在局部含水破碎裂隙发育区；
      在后续掘进过程中应密切关注掌子面左右两侧及顶板的渗水导水情况，尤其在临近上述疑似破碎裂隙发育区域时应加强观察左右两侧及顶板出水状况，做好监测、初期支护、及时衬砌和防排水等安全控制措施，预防事故的发生。

验证情况：预报现场起始号是K0+070，后续地质钻孔显示在K0+85.5～87.7桩号地下水增大，超前预报成果与超前钻孔资料吻合度良好；

八、同创精探工程案例-B——PRETEM瞬变电磁自动超前探水系统在水利水电引水隧洞超前地质预报中的应用

探测背景：
      2024年12月在引江补汉水利工程某段14#平洞掌子面，超前地质预报项目组通过瞬变电磁法勘探，对开挖巷道掌子面前方顶板、顺层、底板80米范围内的富水性情况进行探测，结合地质资料分析可能存在的含水断层、含水裂隙构造、采空区等地质情况。

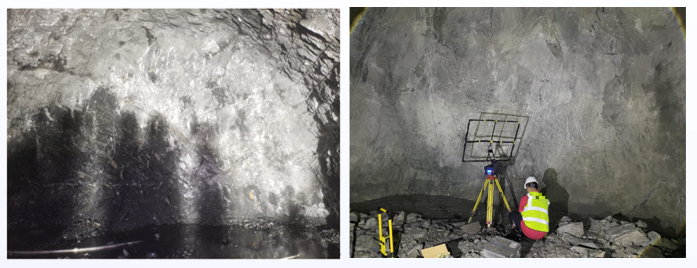

      掌子面出露岩性为碎裂岩出露围岩，为较坚硬岩，岩体完整性差，局部较完整，掌子面整体潮湿。

探测设备：PRETEM瞬变电磁自动超前探水系统

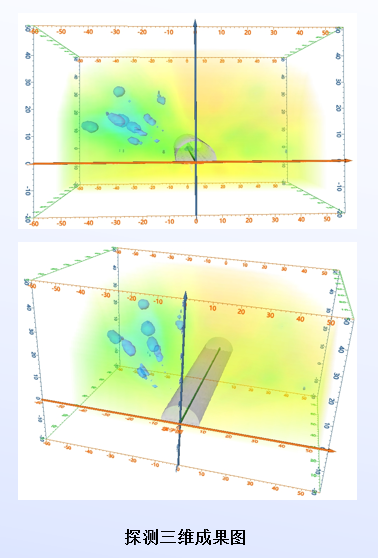

预报探查成果：（四条横向测线：顶部30°-顶部15°-水平）

探测结论：
     预报结果综合分析，掌子面左前方0-40m范围拱顶位置可能存在局部含水破碎裂隙发育区段，有一定富水性；
      在后续掘进过程中应密切关注掌子面左侧及顶板的渗水导水情况，尤其在临近上述疑似破碎裂隙发育区域时应加强观察左右两侧及顶板出水状况，做好监测、初期支护、及时衬砌和防排水等安全控制措施，预防事故的发生。

验证情况：

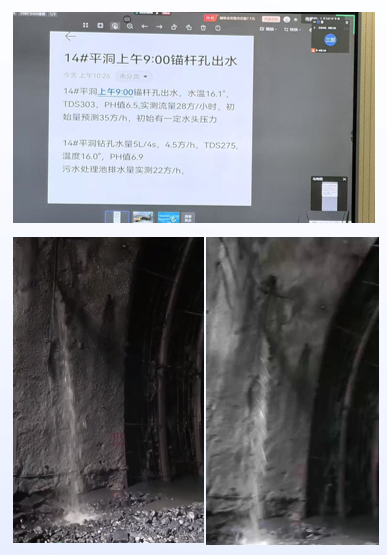

      超前地质预报发现该探测异常后，及时通报业主、施工方、监理，安排第二天施工探水孔跟进，平洞探水单孔出水量5L/4s，4.5m³/h，后方配套的污水处理池排水量实测22m³/h；同时左侧仰拱锚杆孔出水，初始水量约35m³/h，初始阶段有一定水头压力，现场钻孔出水整体位于掌子面左侧上部位置，有一定水压，后续继续做好探放水和排水处理工作，超前预报成果与超前探放水资料吻合度良好；
