PRETEM-24瞬变电磁仪野外测试完美数据展示（一）

一 实验目的

   本次实验的目的是为了检验PRETEM-24在原地测试50次的数据一致性分析，包括50次数据采集的对比分析和每个测点叠加30次的数据一致性分析。

二 实验布置地点及实验方案

本次实验地点在武大科技园草坪，设备天线放置掌子面静止不动，原地测试，每次采集叠加次数为30次，采集50个点为1号测线。采集完后新建测线，重复采集50个点为2号测线。时间为2026年1月6日。

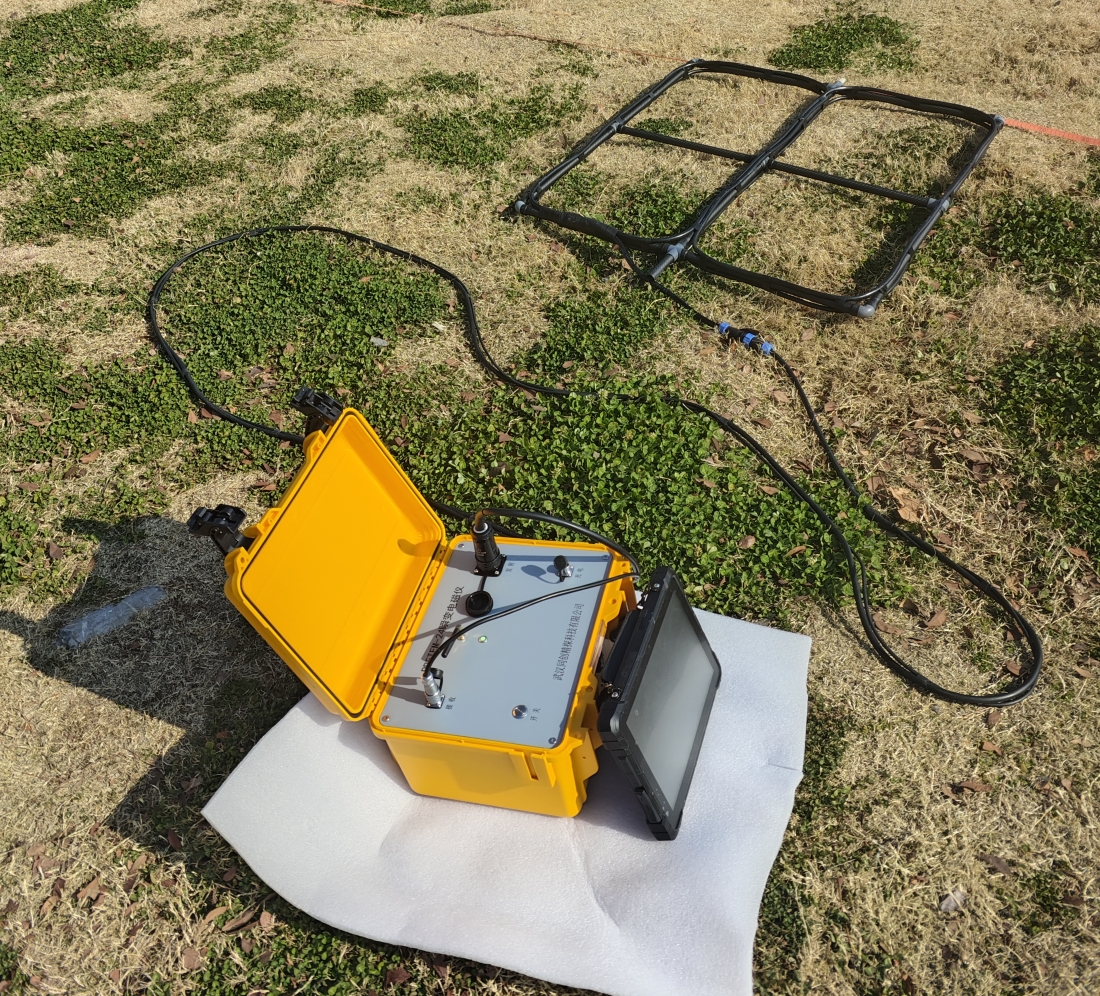

 图示：天线放置在草坪上保持静止不动原地采集

三 实验成果分析

1、整体数据采集情况分析：

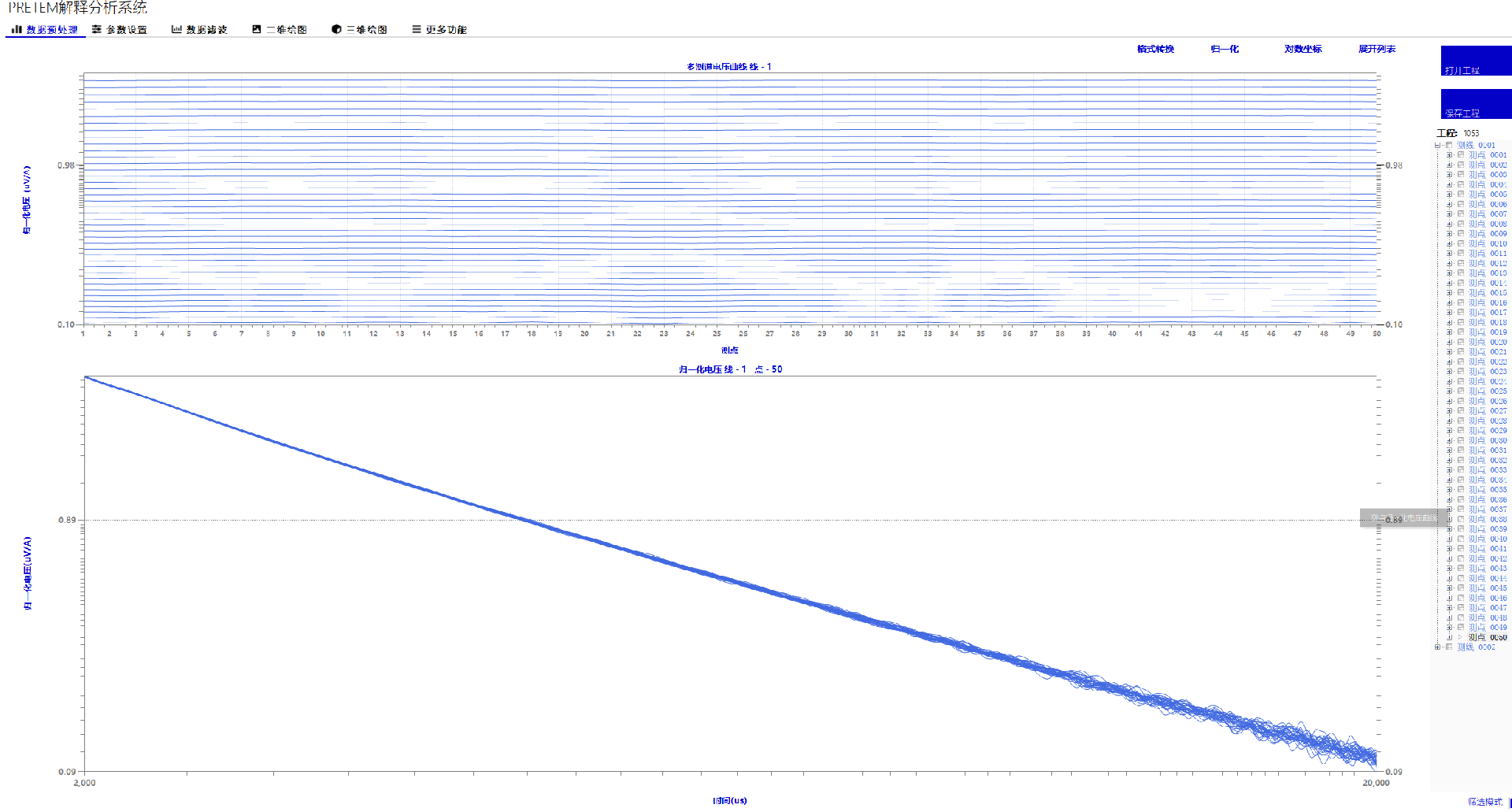

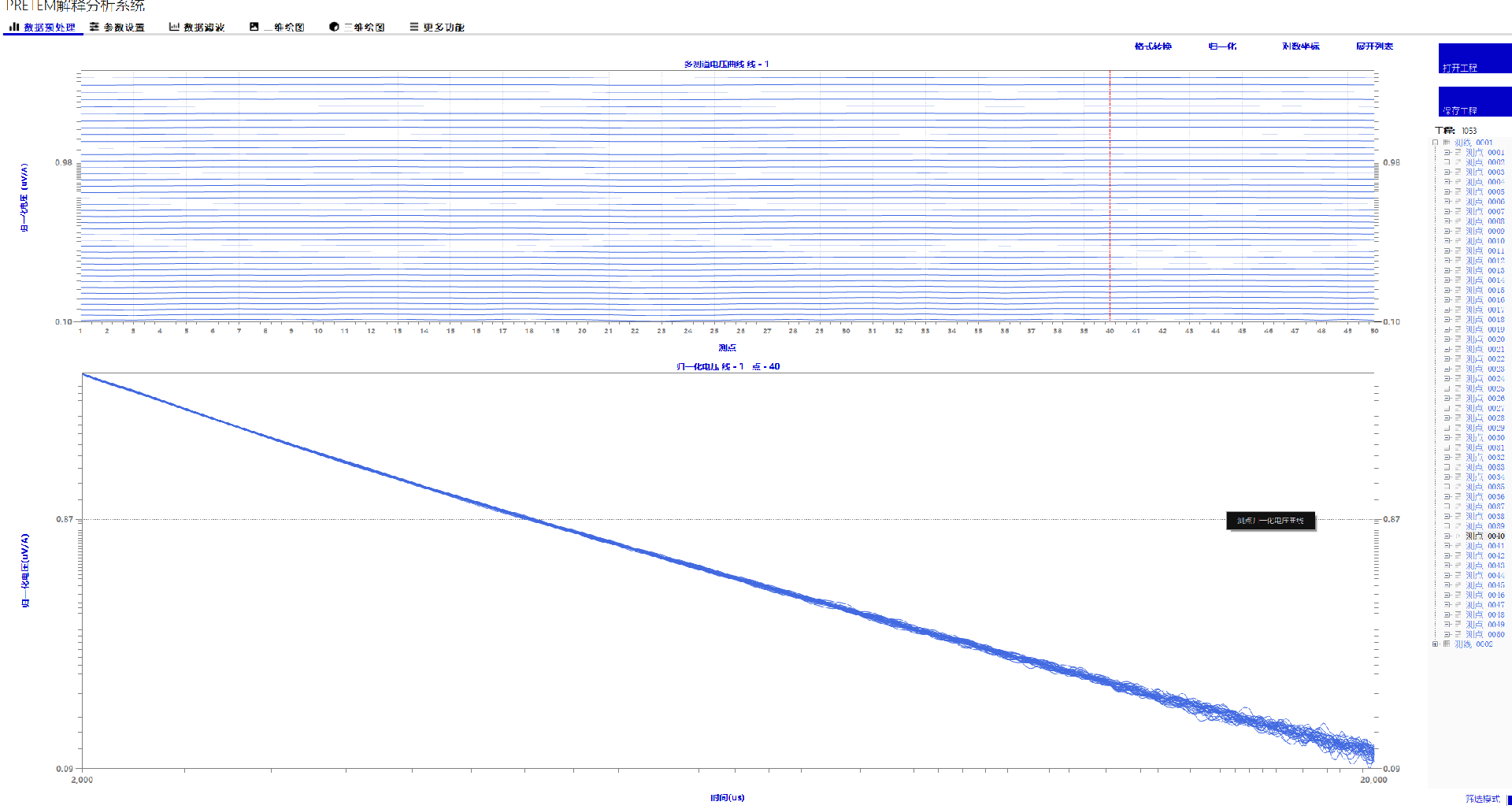

                图示：1号线50次重复采集多测道图和指数坐标归一化重合图

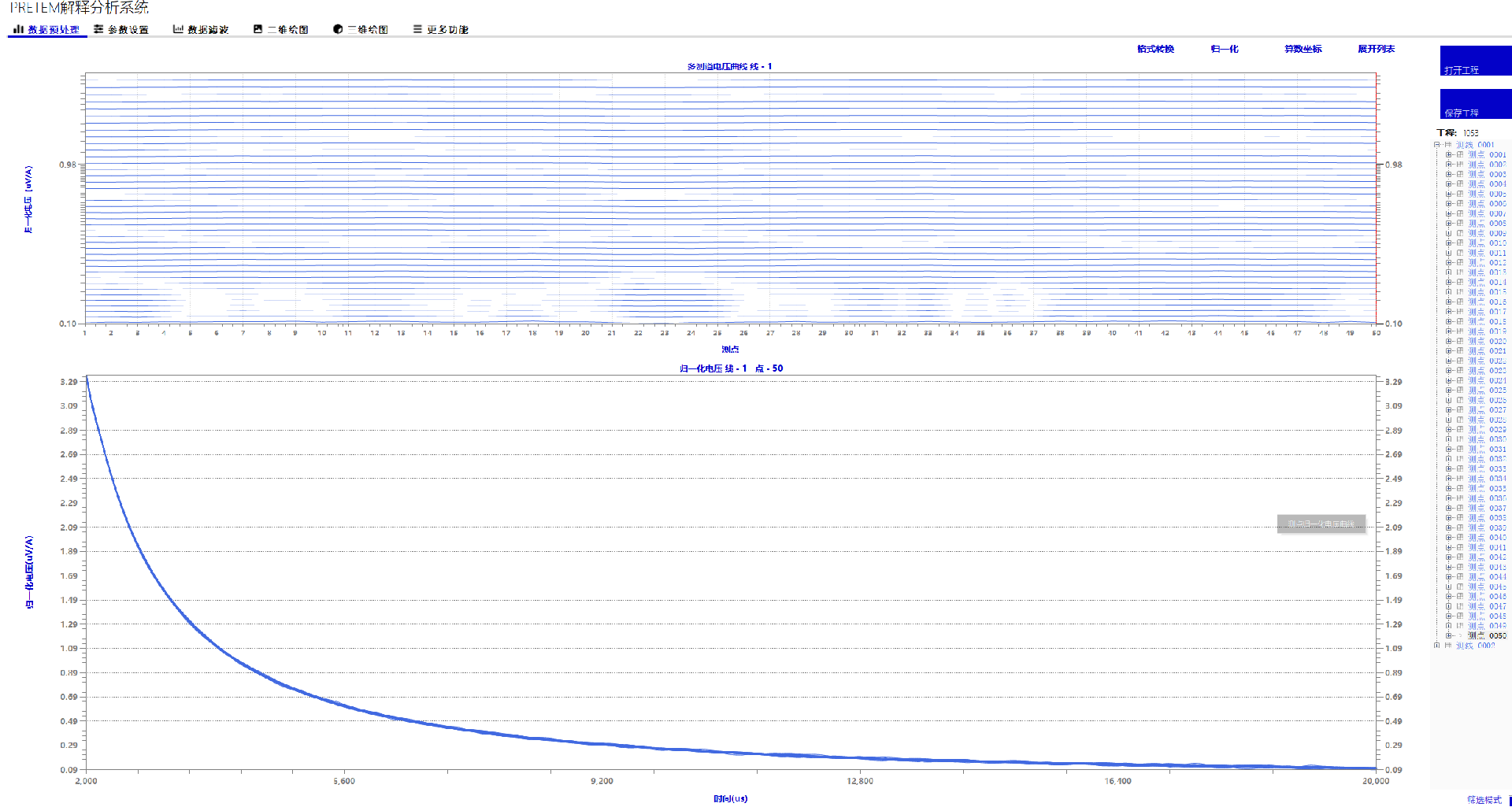

图示：1号线50次重复采集算数坐标归一化重合图

从数据整体来看，1号线50个数据原地采集的多测道图整体平行情况良好，指数坐标归一化曲线的重合情况良好，算数坐标归一化曲线的重合情况良好。

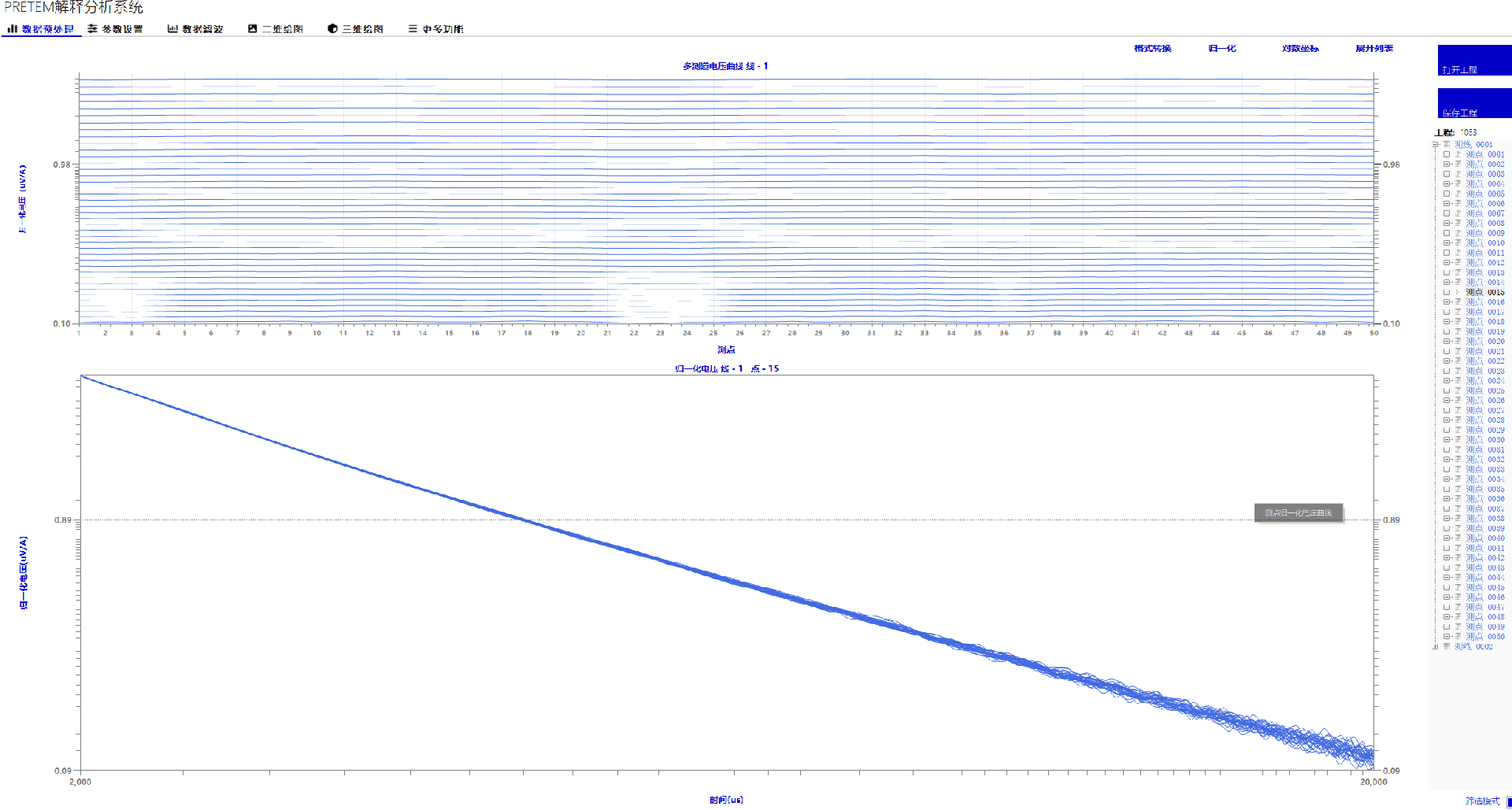

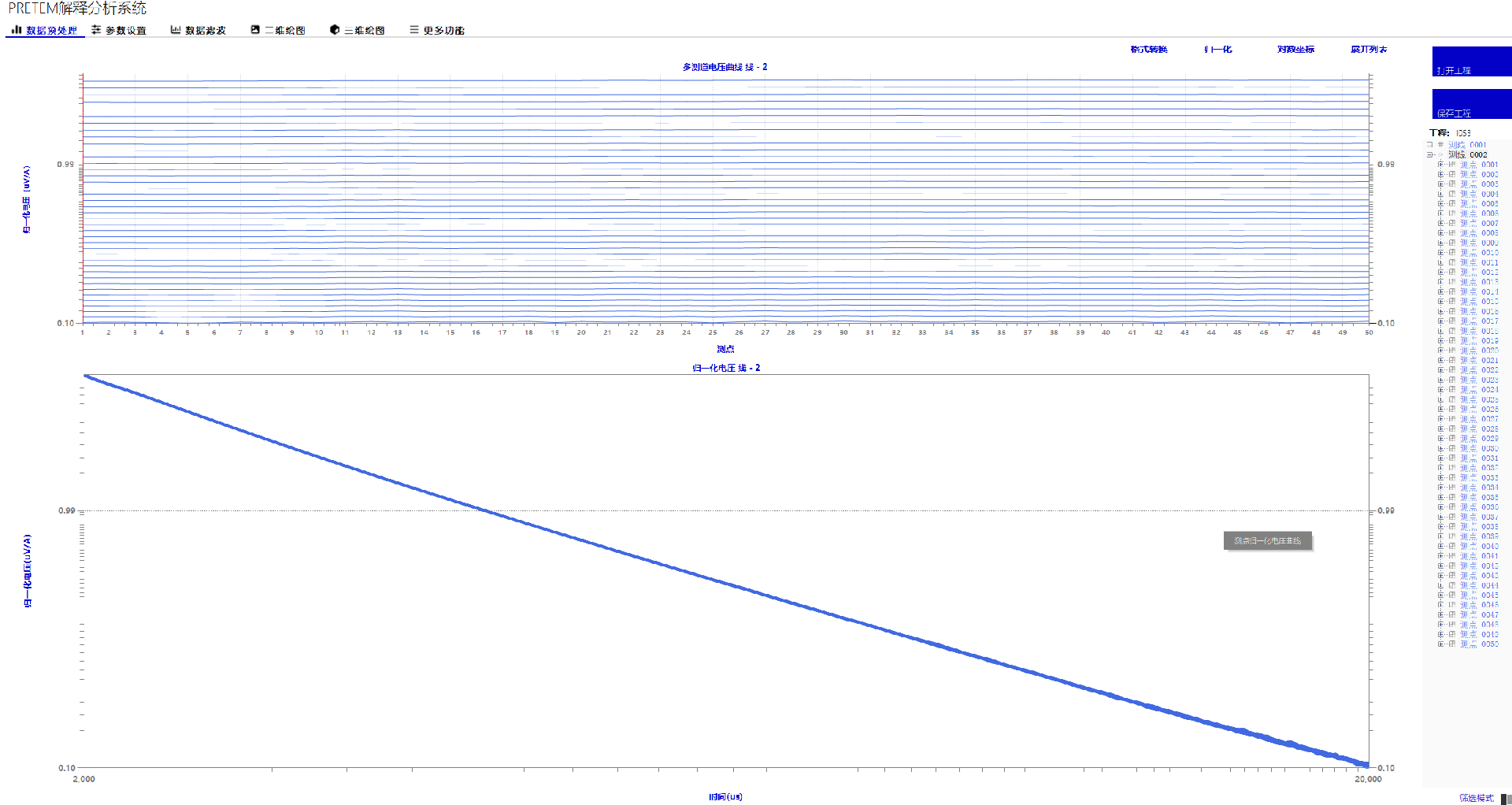

                图示：2号线50次重复采集多测道图和指数坐标归一化重合图

图示：2号线50次重复采集算数坐标归一化重合图

从数据整体来看，2号线50个数据原地采集的多测道图整体平行情况良好，指数坐标归一化曲线的重合情况良好，算数坐标归一化曲线的重合情况良好。

  从1号线和2号线数据整体对比情况分析，各自50个数据原地采集的多测道图整体平行情况良好，指数坐标归一化曲线的重合情况良好，算数坐标归一化曲线的重合情况良好。1号线的整体波形情况和采样电动势情况跟2号线的情况基本一致，没有出现明显偏差和漂移。

2、随机抽查1号线单个点的30次叠加情况分析：

分别提取1号线的1,5,15,20,25,40,50号点的30次叠加曲线图：

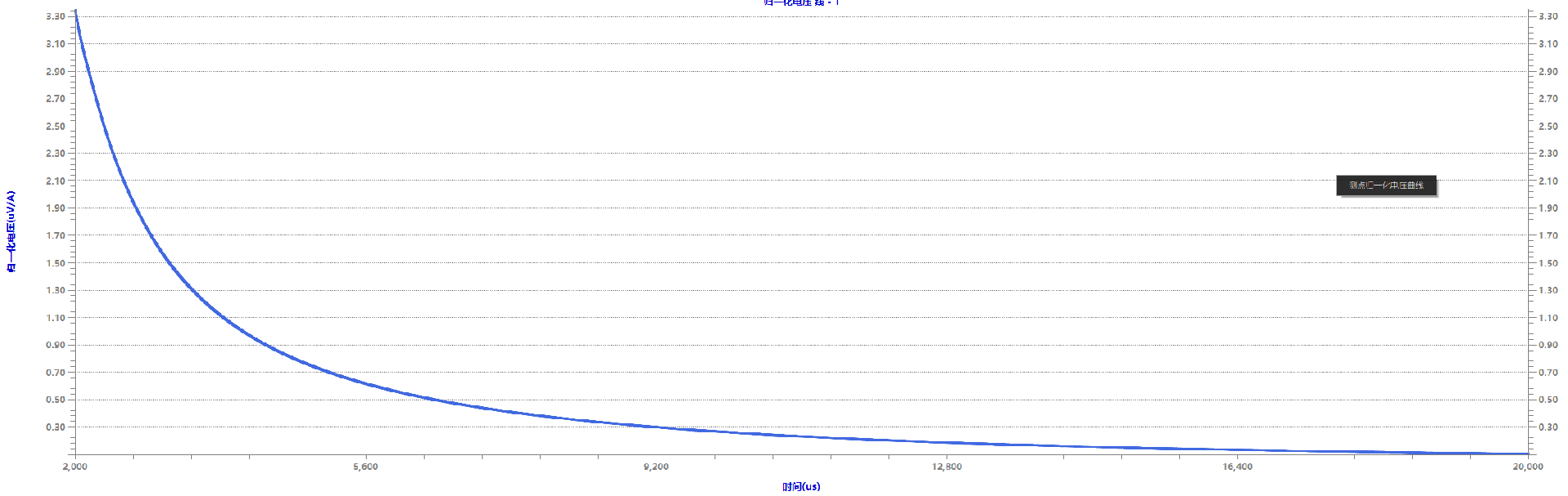

                 图示：1号点30次叠加指数坐标归一化重合图

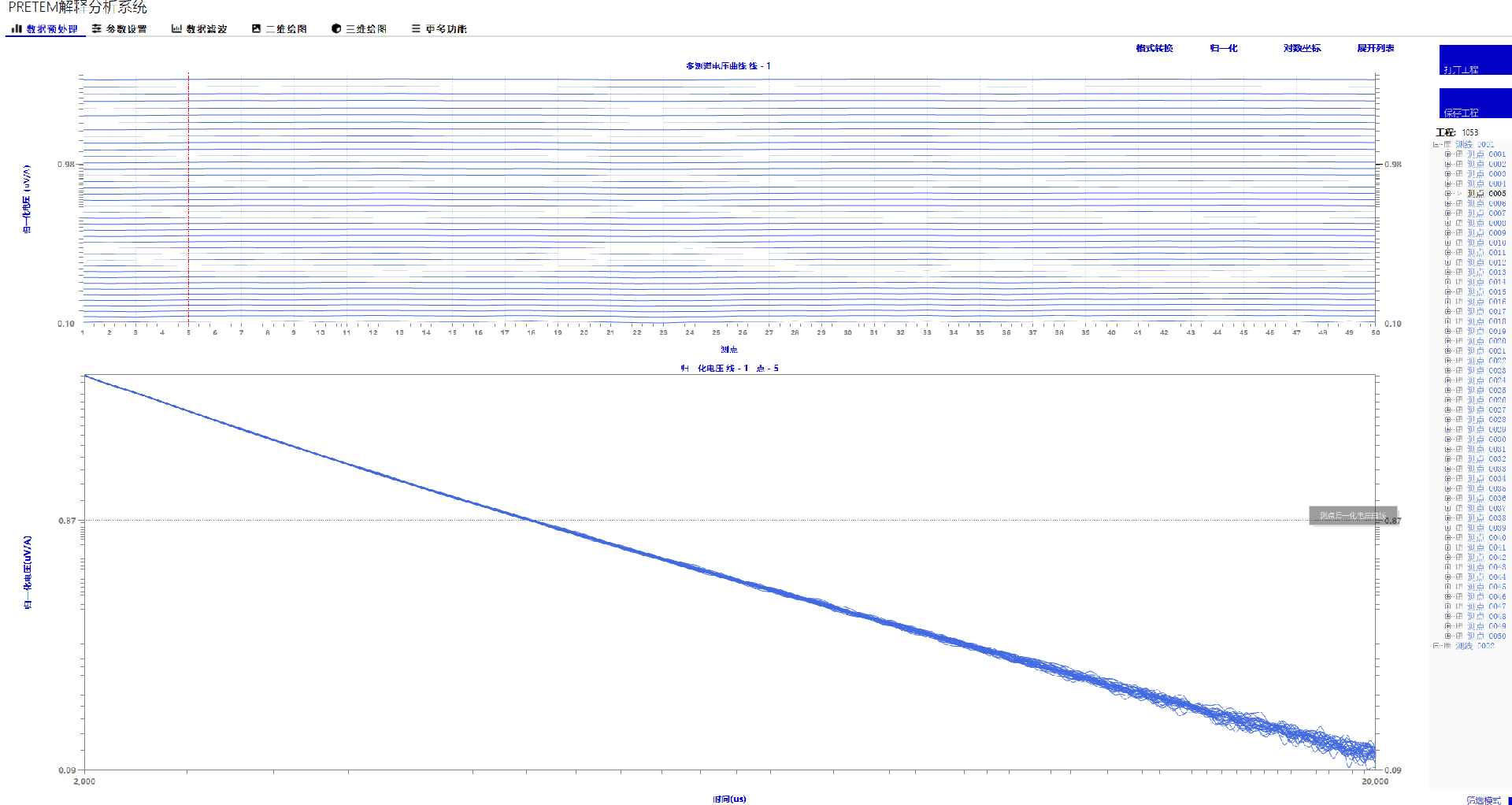

图示：5号点30次叠加指数坐标归一化重合图

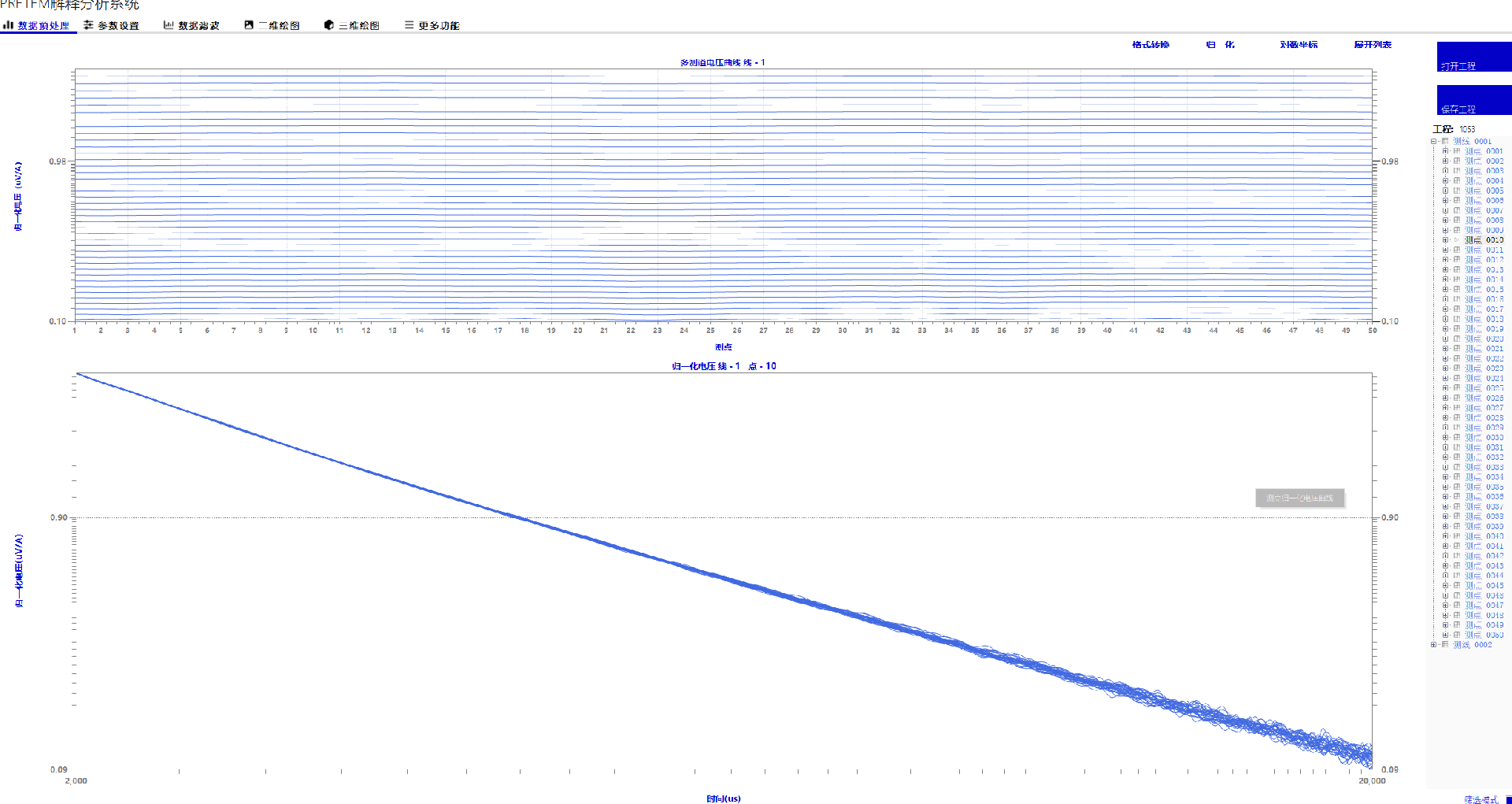

图示：10号点30次叠加指数坐标归一化重合图

图示：15号点30次叠加指数坐标归一化重合图

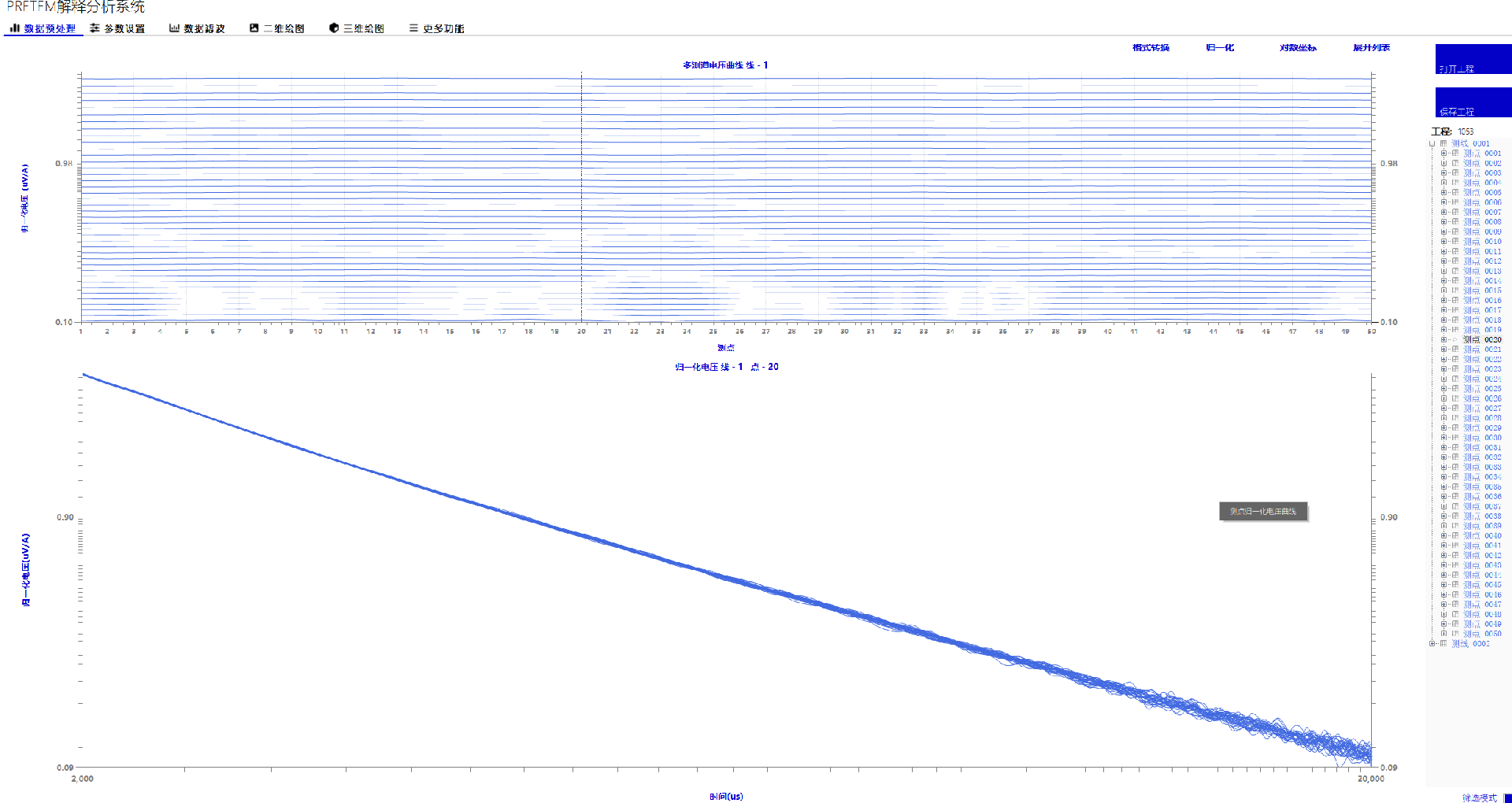

图示：20号点30次叠加指数坐标归一化重合图

图示：25号点30次叠加指数坐标归一化重合图

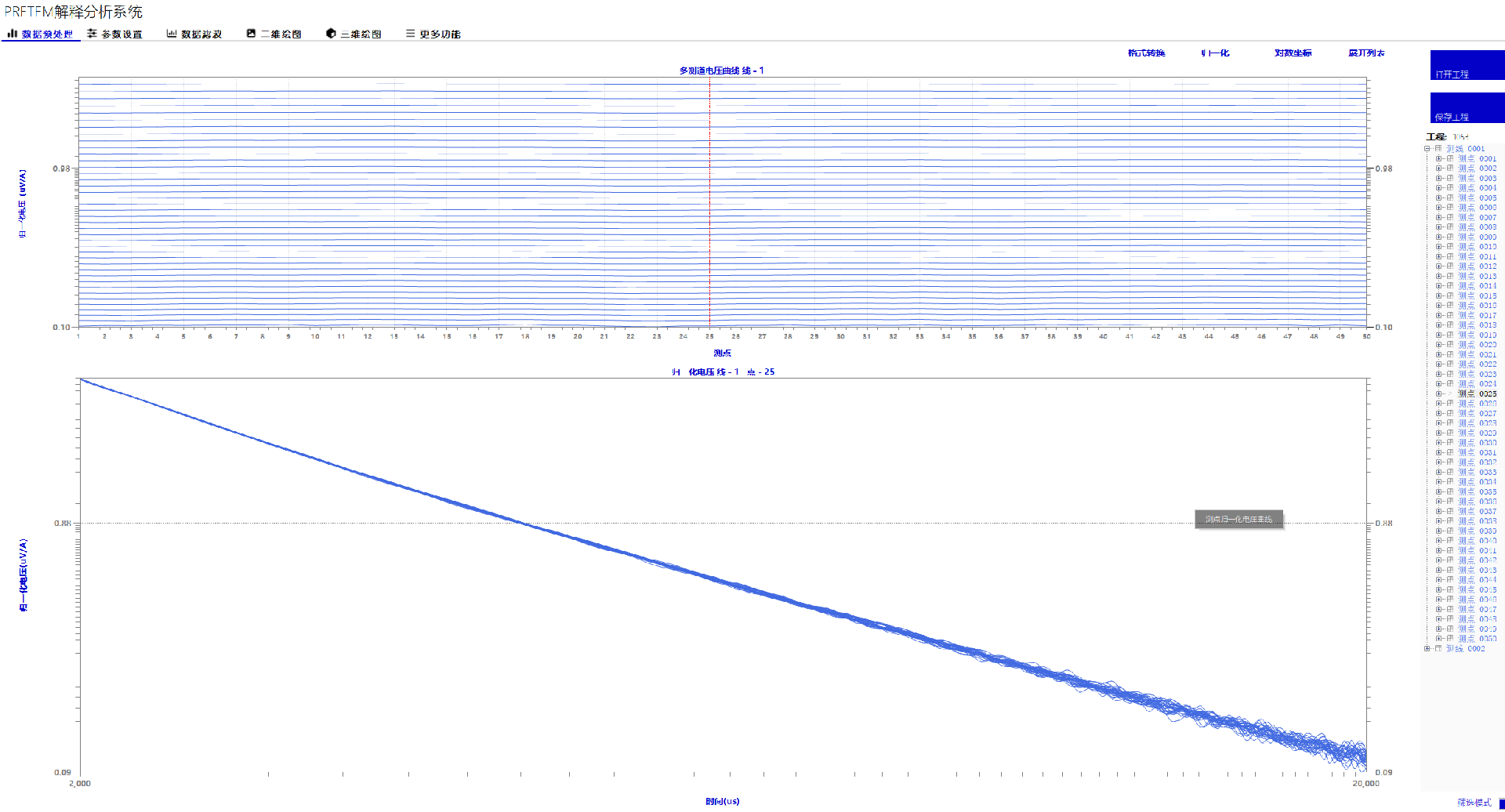

图示：40号点30次叠加指数坐标归一化重合图

图示：50号点30次叠加指数坐标归一化重合图

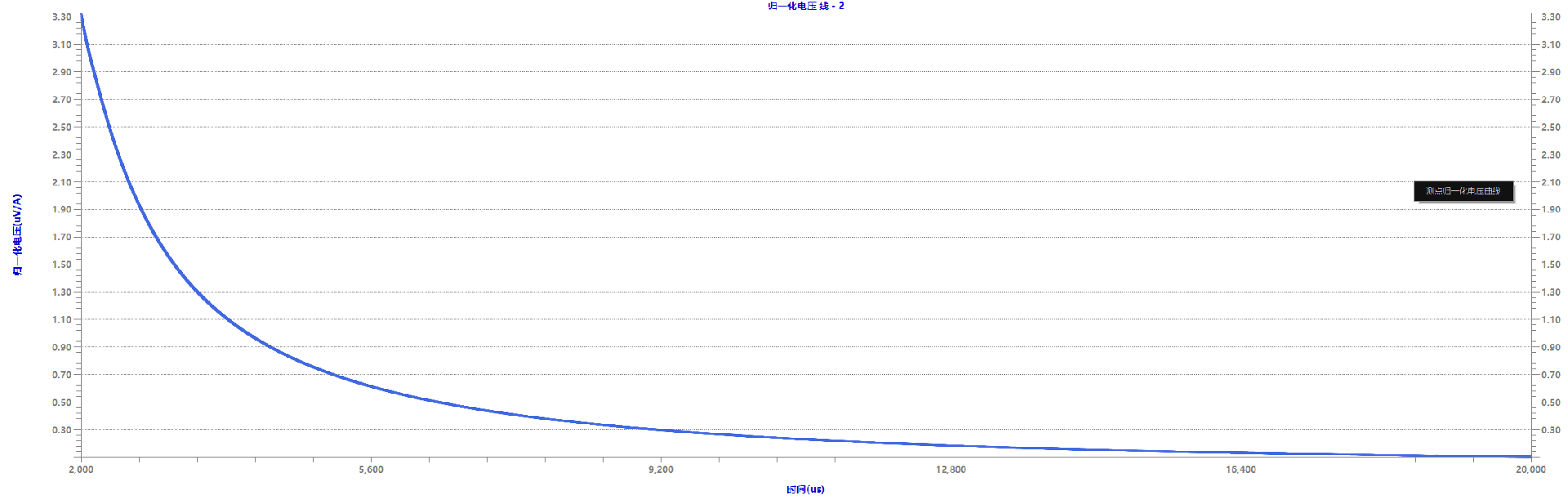

  图示：50号点30次叠加指数坐标归一化算数值重合图

从数据曲线的截图上可以看到，每个点的30次叠加曲线重合度良好，曲线从2000-20000的时间道数值基本都在3.29-0.09之间，曲线的衰减形态基本一致，30次叠加采集的每次数据的一致性良好。

3、1号线的50次重复采集数据整体分析：

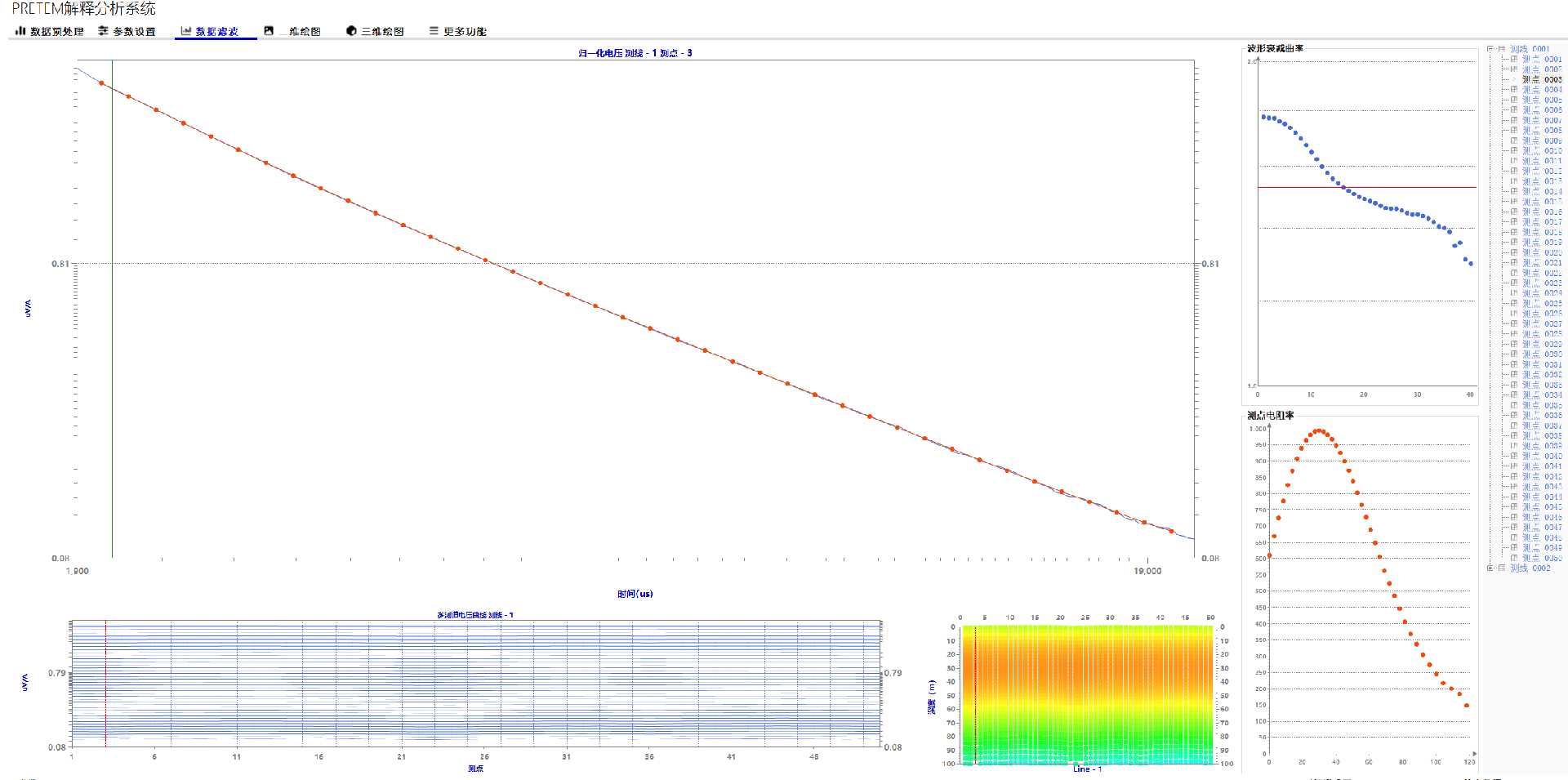

图示：1号线50次重复采集数据多测道图和归一化，电阻率实时显示同步界面

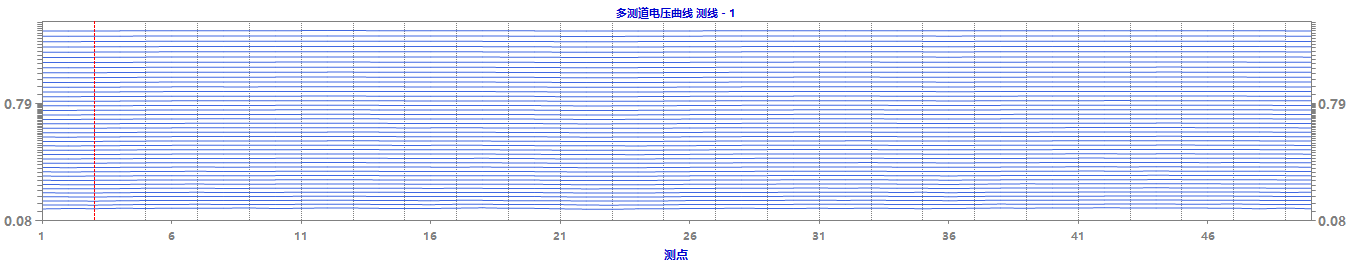

图示：1号线50次重复采集数据多测道图

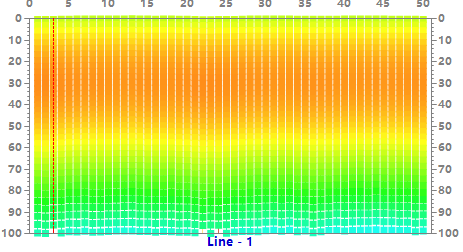

图示：1号线50次采集电阻率分布实时显示图

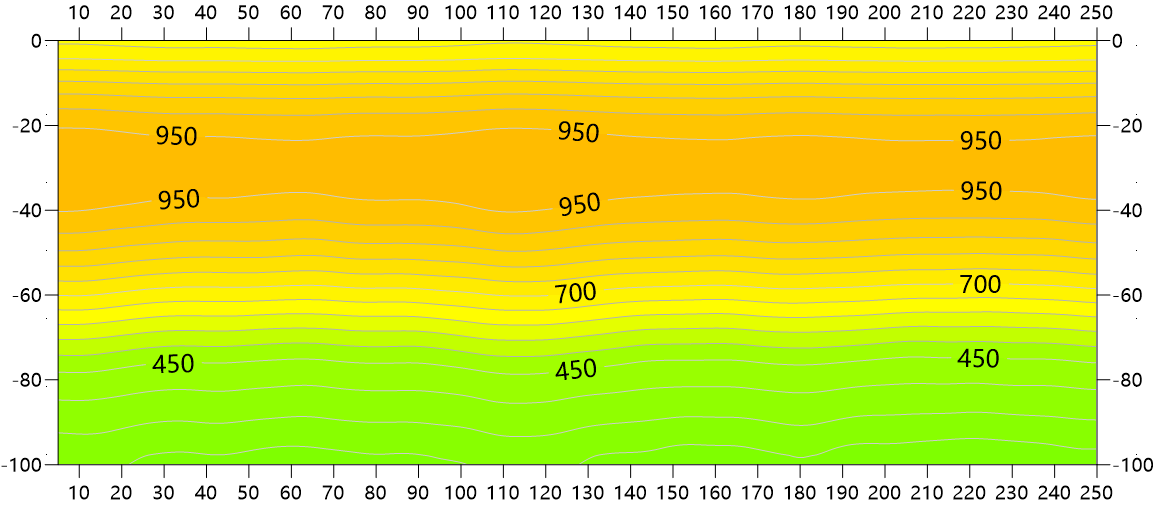

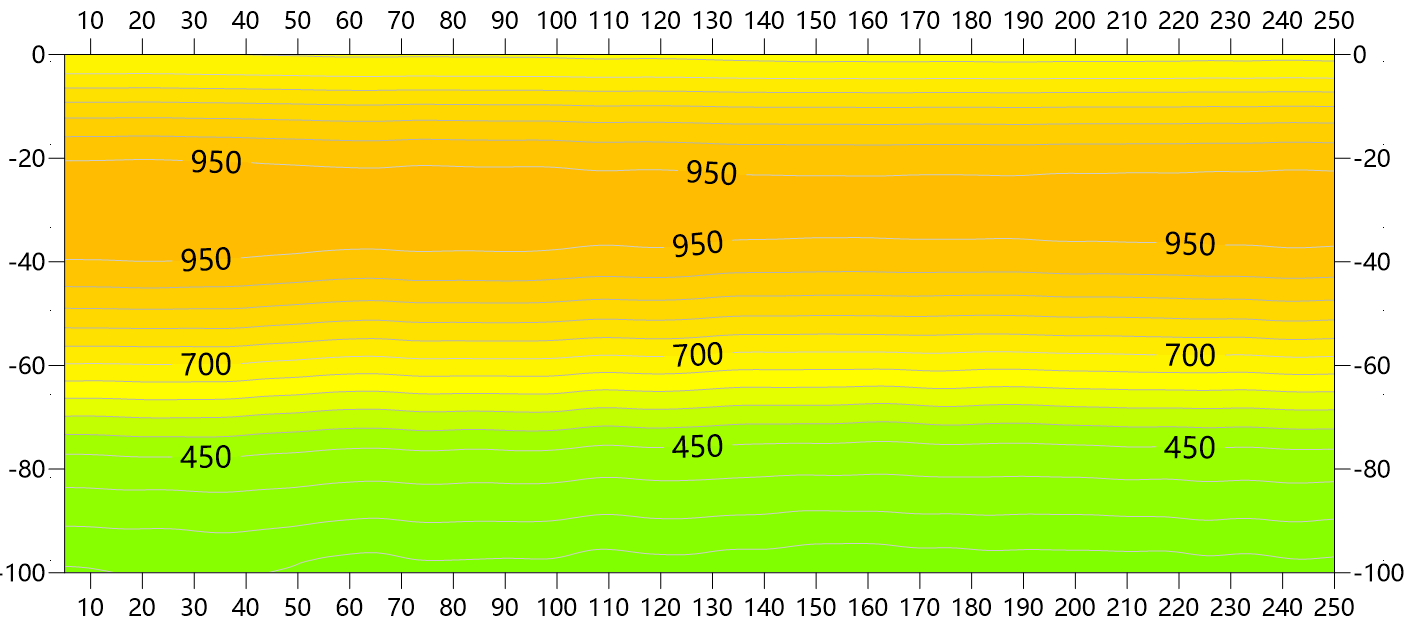

图示：1号线50次重复采集数据视电阻率成像图

成果分析：从50次重复采集的多测道图和视电阻率成像图分析，50次重复采样的数据重复性和一致性良好，多测道平滑，一致性良好，视电阻率成像图横向一致性良好，横向电阻率分布均匀，没有明显的畸变。数据整体一致性良好。

4、2号线的50次重复采集数据整体分析：

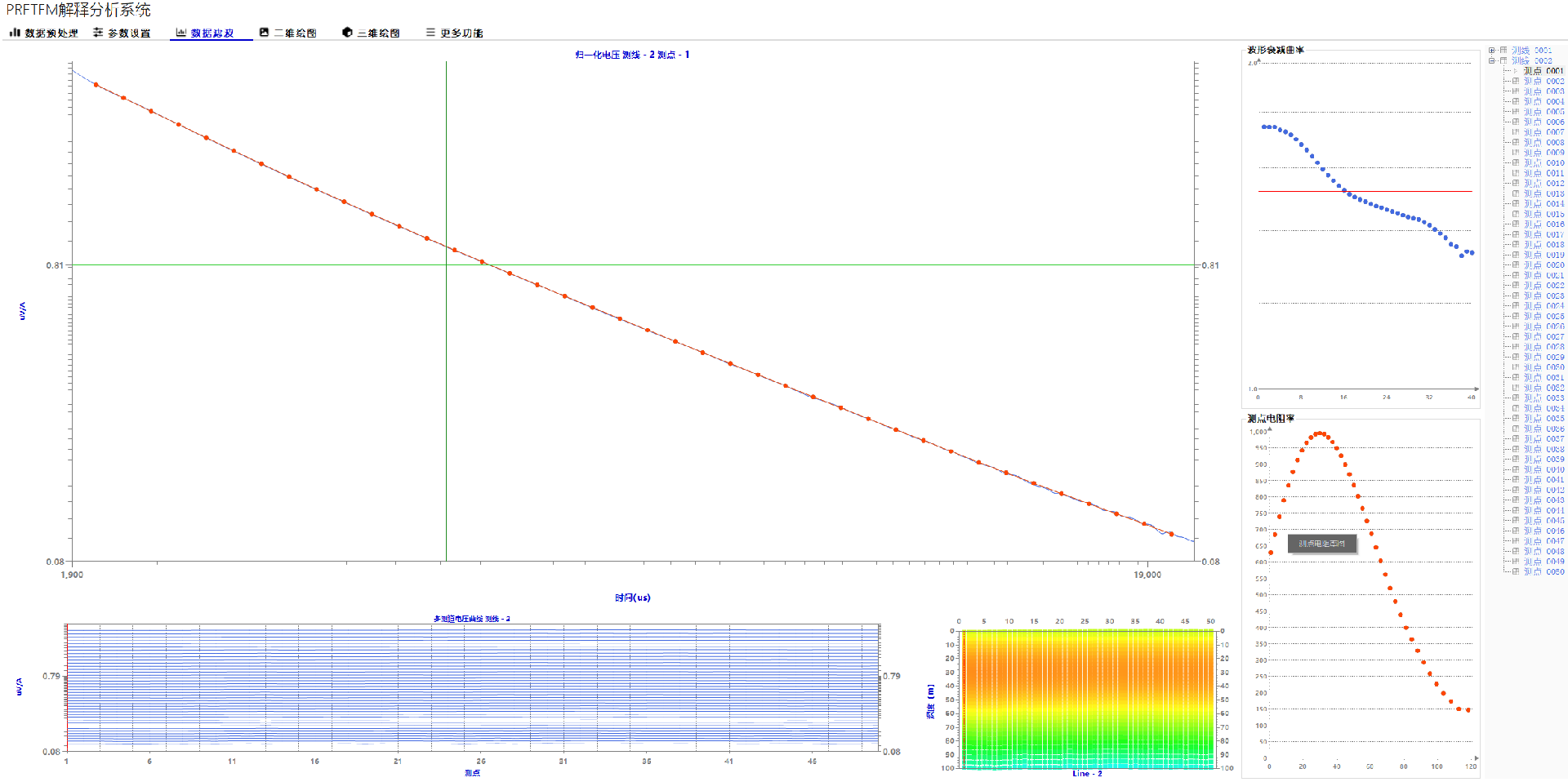

图示：2号线50次重复采集数据多测道图和归一化，电阻率实时显示同步界面

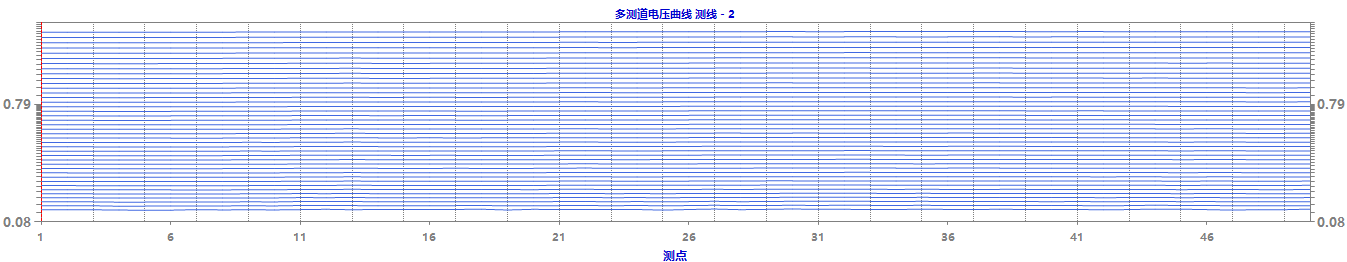

图示：2号线50次重复采集数据多测道图

图示：2号线50次采集电阻率分布实时显示图

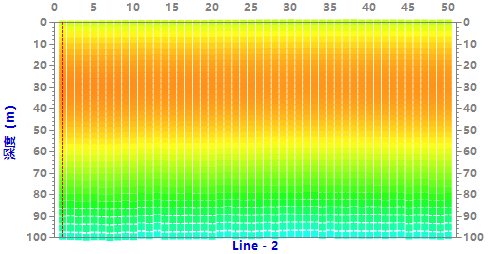

图示：2号线50次重复采集数据视电阻率成像图

成果分析：2号线从50次重复采集的多测道图和视电阻率成像图分析，50次重复采样的数据重复性和一致性良好，多测道平滑，一致性良好，视电阻率成像图横向一致性良好，横向电阻率分布均匀，没有明显的畸变。数据整体一致性良好。

5、1号线和2号线的50次重复采集数据整体对比分析：

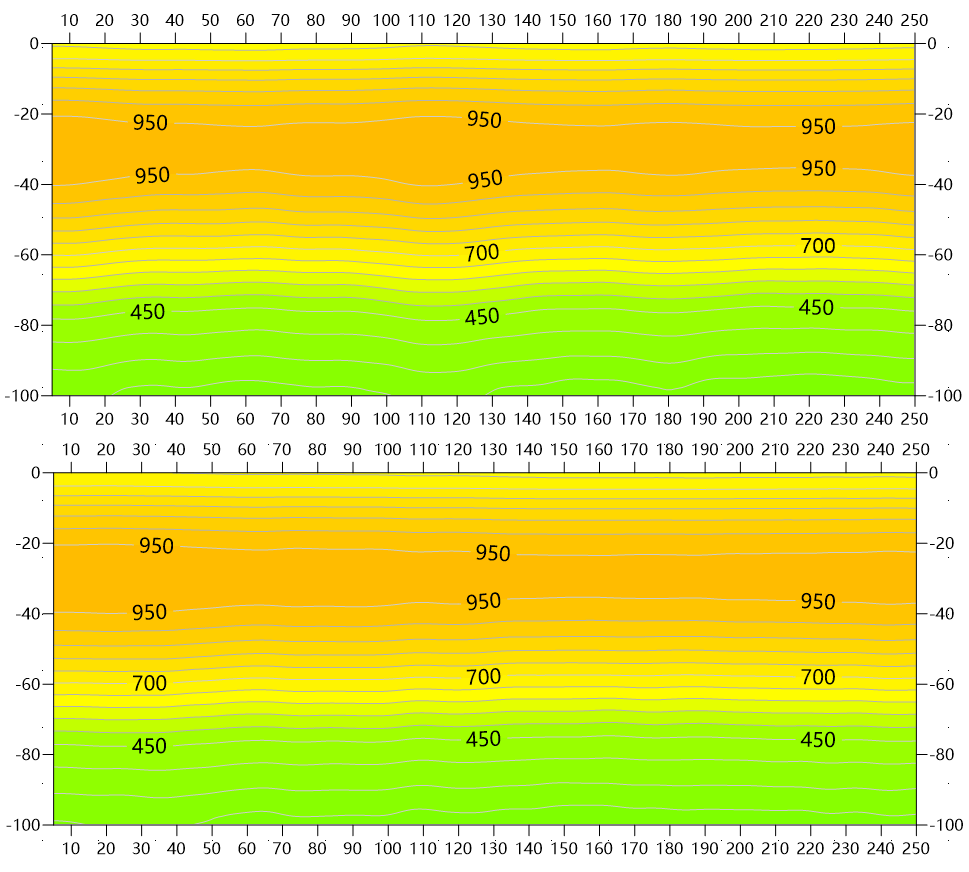

图示：1号线和2号线的50次重复采集数据视电阻率成像图

成果分析：1号线和2号线的50次重复采集的多测道图和视电阻率成像图对比分析，两次重复采样的数据重复性和一致性良好，视电阻率成像图的纵向分布情况和横向一致性比对相似度很高，纵向电阻率分布情况基本一致，横向电阻率分布均匀，没有明显的畸变。两条测线的重复性和一致性均表现良好。

6、1号线50次重复采集数据取样电平参数整体分析：

图示：1号线50次重复采集数据电平原始采样数据分析

  将50次重复采样的数据，每个数据点3000-20000的30道抽道原数数值进行读取保存（附表有原始数据抽道后的电平参数表），完后对每道数据的50次采样的数据进行整体分析，分别对最大值，最小值，平均值，标准误差，方差，标准偏差分别进行统计。

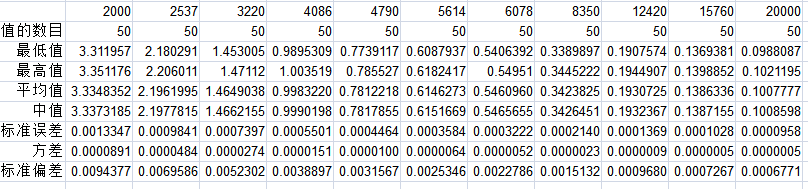

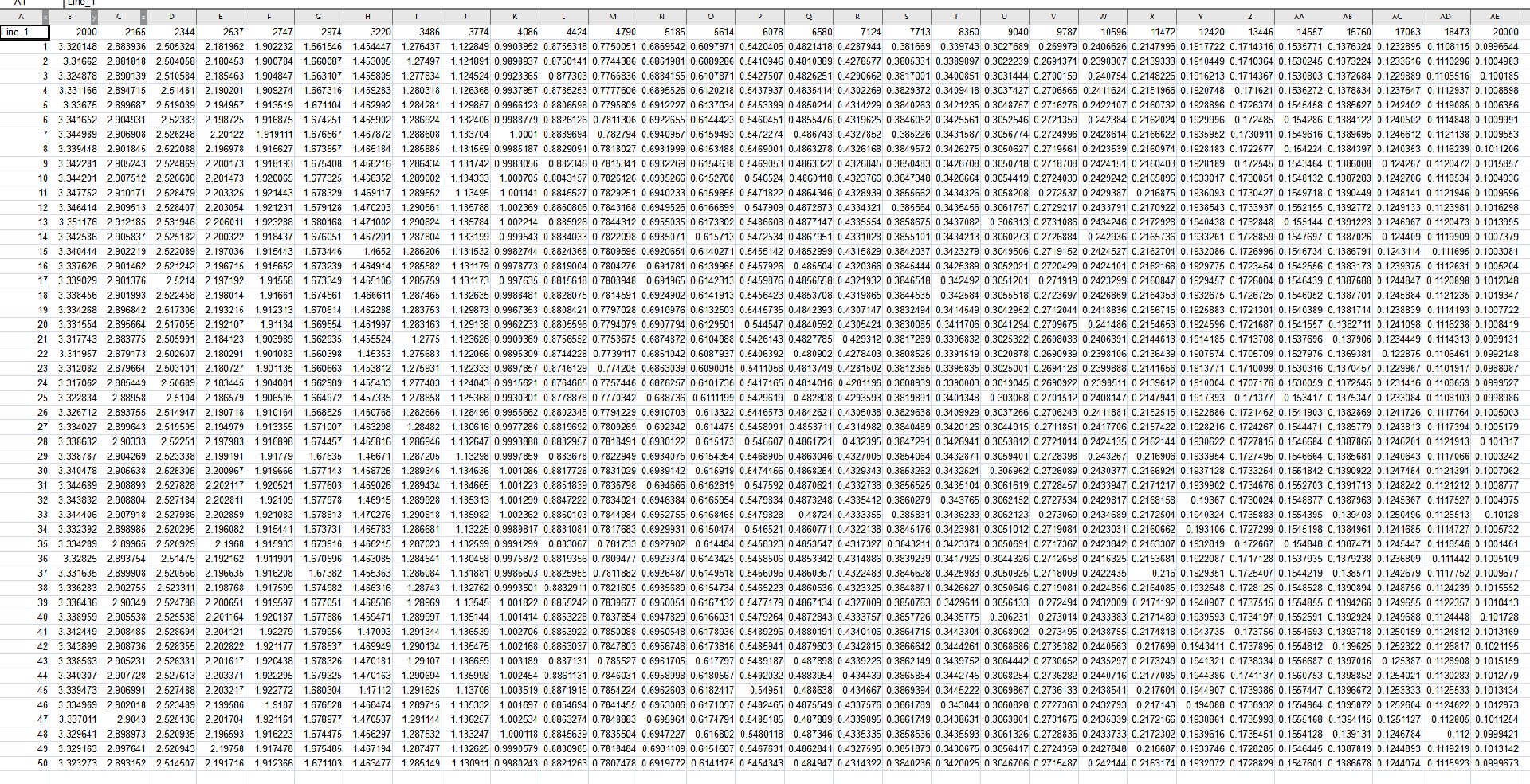

图示：原始电平采样数据统计分析

       从实际测试数据的采样点电平参数分析，数据的最高值和最低值基本都稳定在平均值附近，没有出现大的偏差，标准误差，方差和标准偏差数值反应都能直接说明数据点在每个时间道的采样数值一致性良好。

四  结论

1、从50次采样的随机抽样点的30次叠加情况数据分析表明，每个点的30次叠加曲线重合度良好，曲线从2000-20000的时间道数值基本都在3.29-0.09之间，曲线的衰减形态基本一致，30次叠加采集的每次数据的一致性良好，在现场有工频电干扰的情况下，能达到上述测试效果，仪器的单点叠加采样数据效果良好，能满足现场需求。

2、从数据整体来看，50个数据原地采集的多测道图整体平行情况良好，指数坐标归一化曲线的重合情况良好，算数坐标归一化曲线的重合情况良好。

3、从50次重复采集的多测道图和视电阻率成像图分析，50次重复采样的数据重复性和一致性良好，多测道平滑，一致性良好，视电阻率成像图横向一致性良好，横向电阻率分布均匀，没有明显的畸变。数据整体一致性良好。

4、从实际测试数据的采样点电平参数分析，标准误差，方差和标准偏差数值反应都表明数据点在每个时间道的采样数值一致性良好。

5、从1号线的整体波形情况和采样电动势情况跟2号线的情况基本一致，没有出现明显偏差和漂移。1号线和2号线的50次重复采集的多测道图和视电阻率成像图对比分析，两次重复采样的数据重复性和一致性良好说明仪器一致性能满足要求。

6、综合分析，从每个点的30次叠加采样一致性和50个点的一致性情况，还有两条测线的对比一致性分析，都可以看到PRETEM-24在野外数据采集的数据质量可靠，一致性情况良好，能满足现场探测要求。

附件（1号线50次重复采样原始电平参数表1）
