PRETEM-24瞬变电磁仪野外测试完美数据展示（二）

一 实验目的

   本次实验的目的是为了检验PRETEM-24在同一条测线进行两次测量，对测试结果的一致性和重复性进行对比，评估仪器的一致性情况。

二 实验布置地点及实验方案

本次实验地点在武大科技园草坪，皮尺布置一条50米测线，测点间距2米，1号测线从0点开始测试到50米共26个测点，2号测线从50米测试到0米，同样26个测点，每次采集叠加次数为30次。时间为2026年1月6日。

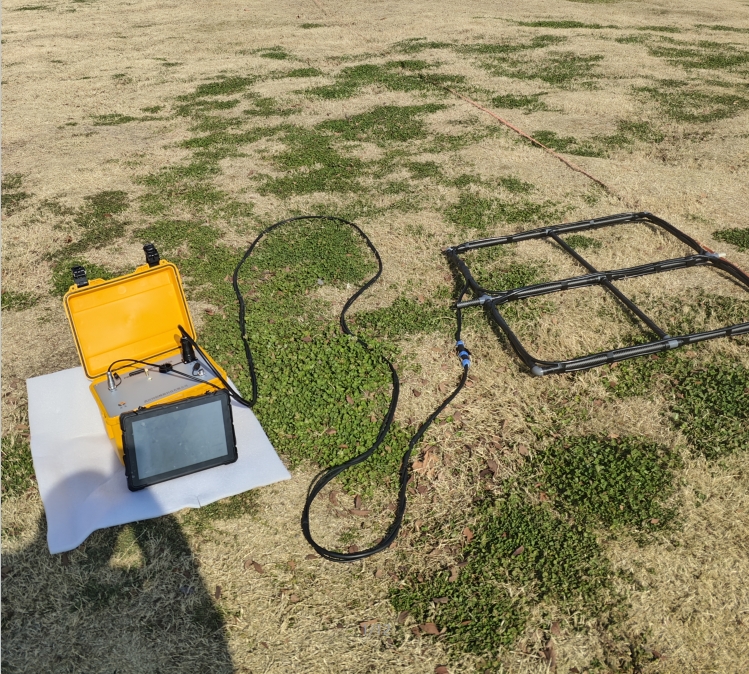

        图示：天线放置在测线测点上采集

三 实验成果分析

1、整体数据采集情况分析：

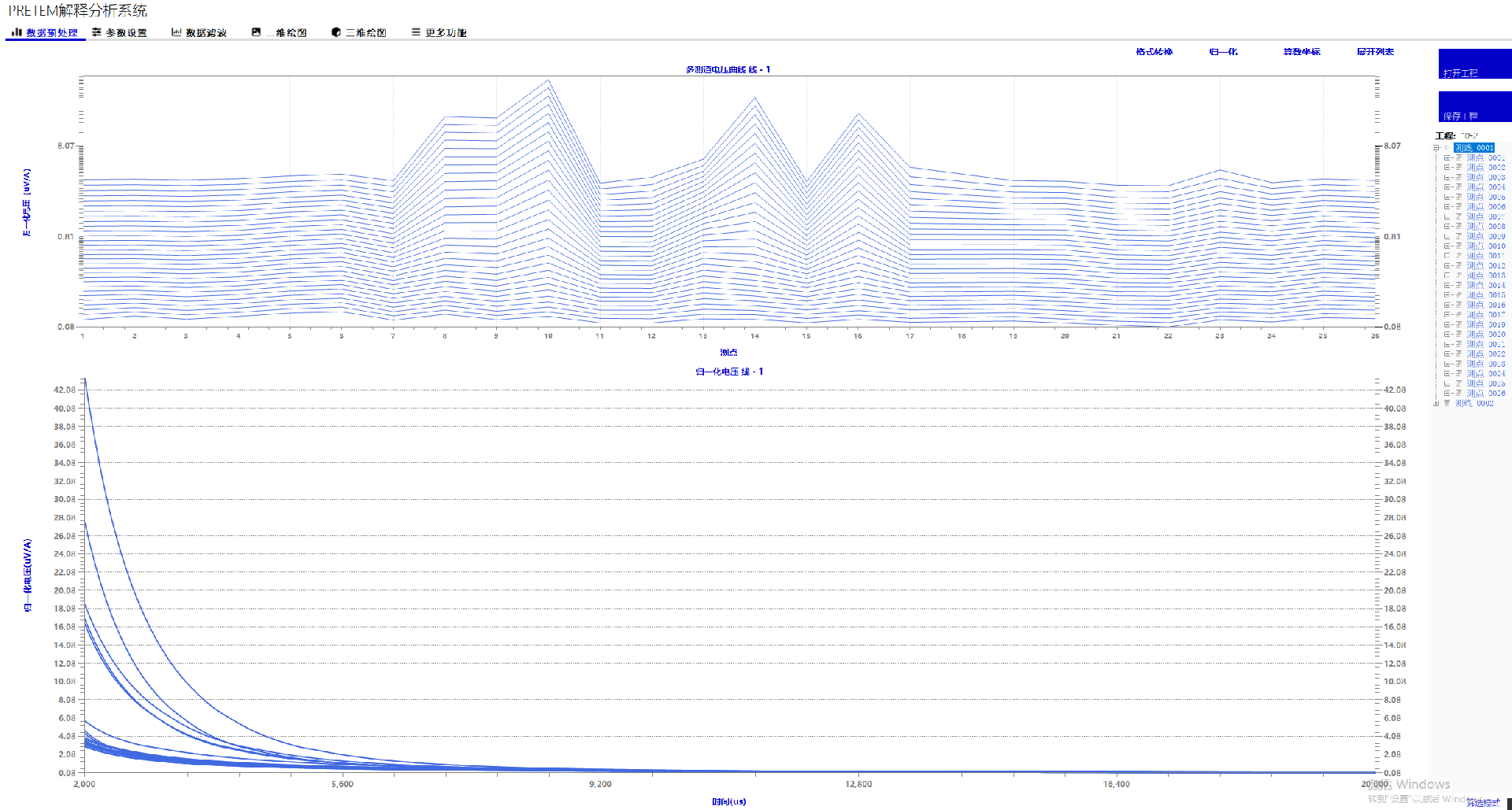

                图示：1号线采集多测道图和算数坐标归一化曲线图

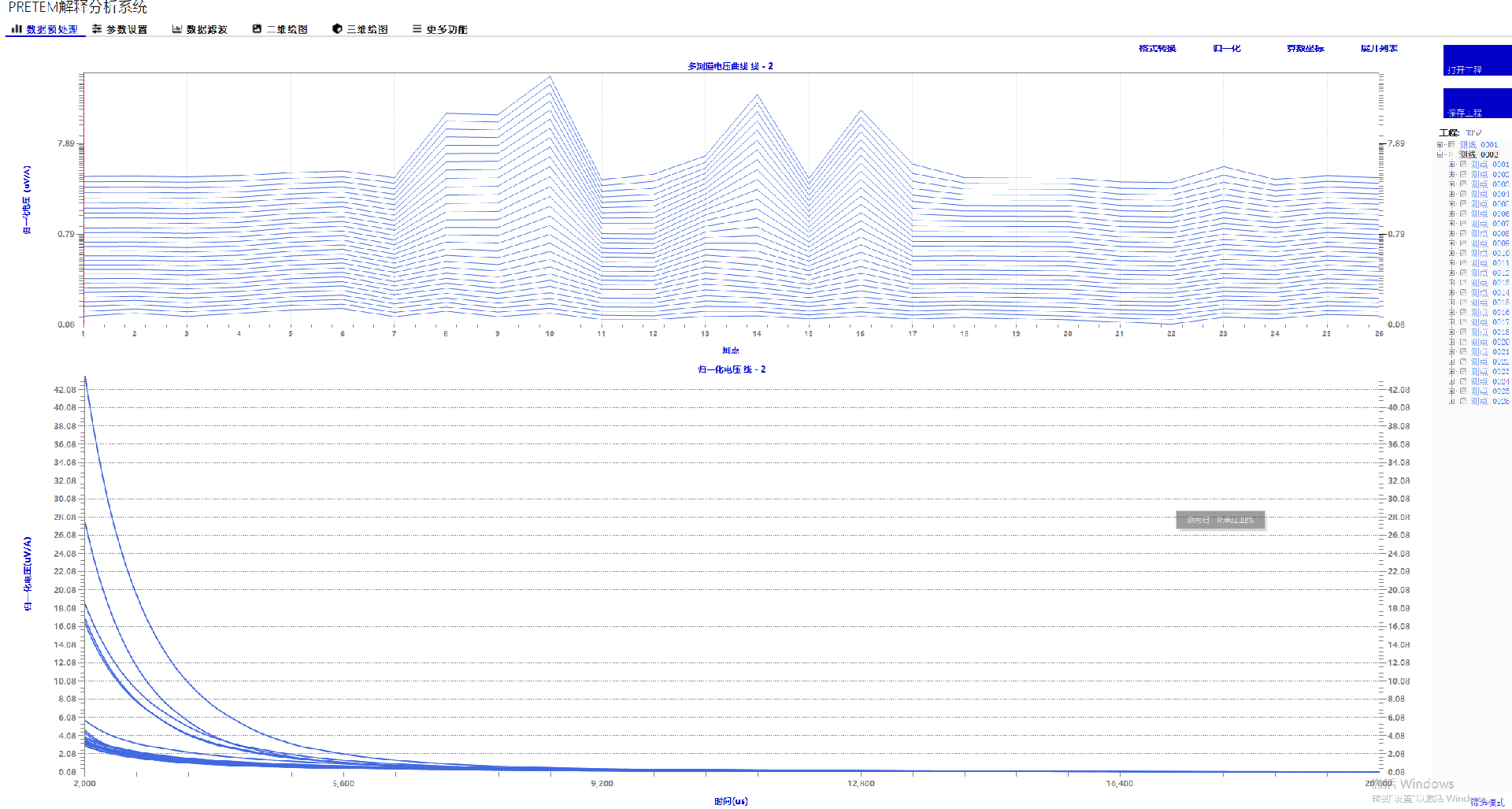

图示：2号线采集多测道图和算数坐标归一化曲线图

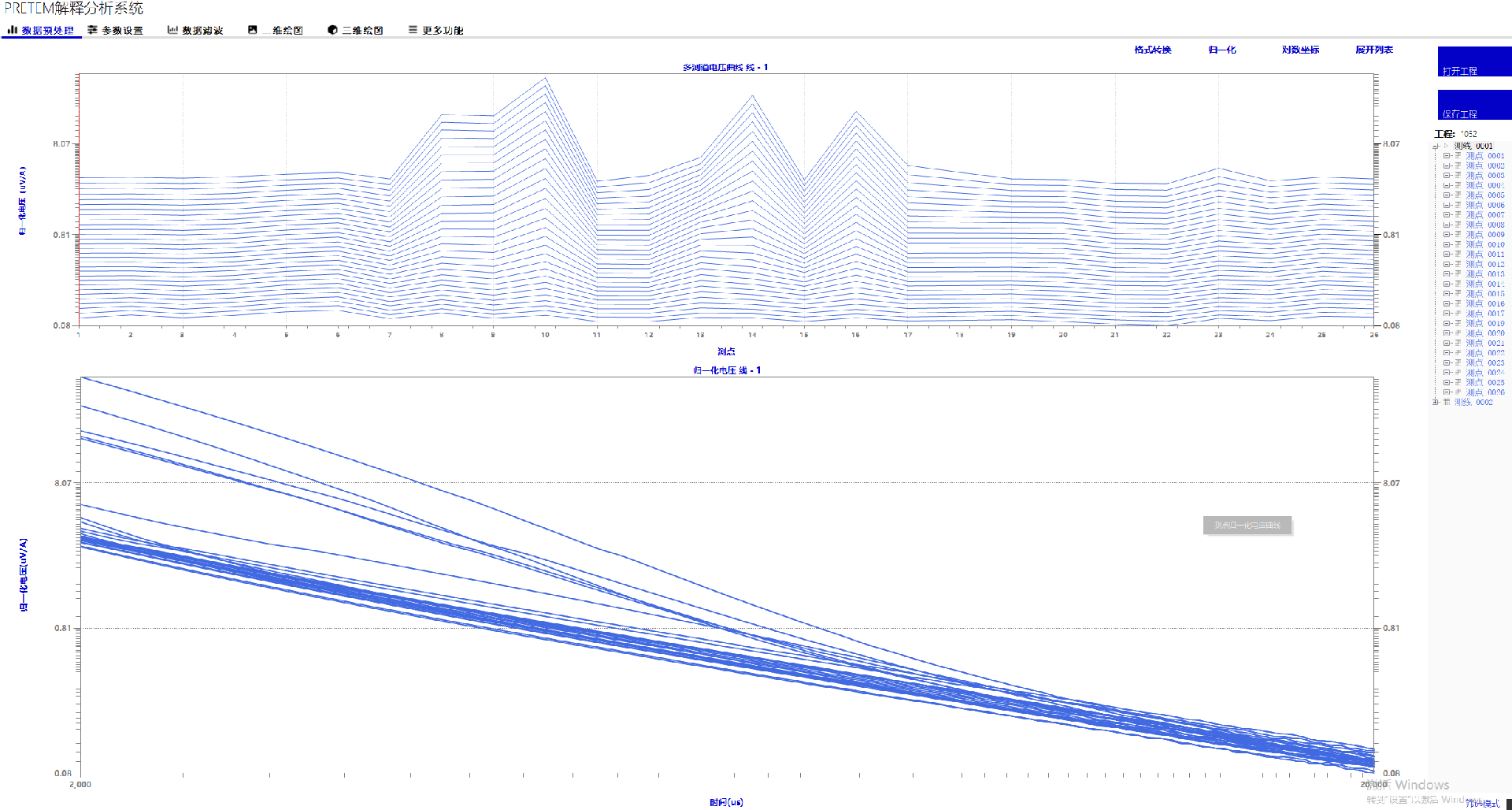

                图示：1号线采集多测道图和指数坐标归一化曲线图

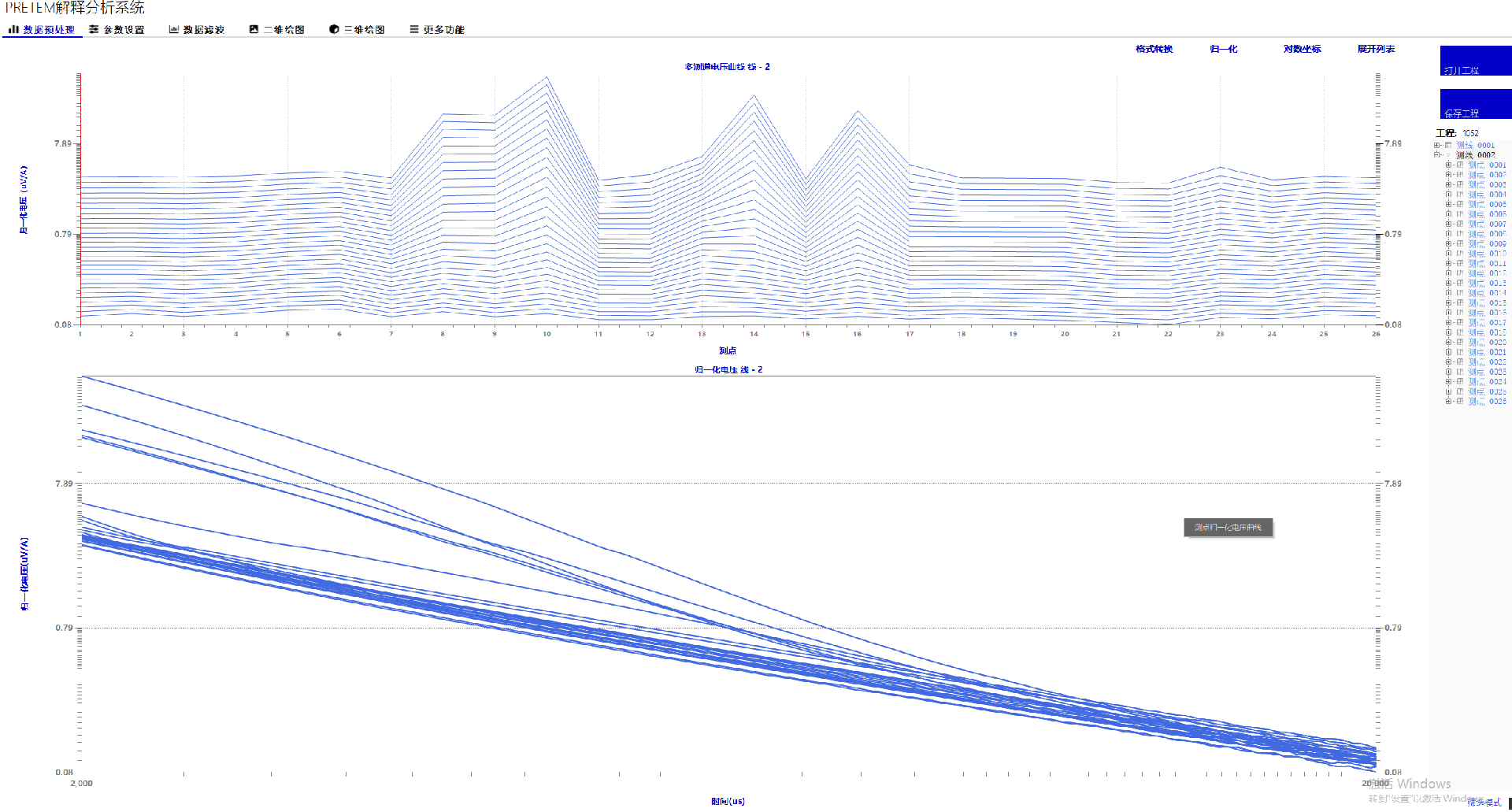

图示：2号线采集多测道图和指数坐标归一化曲线图

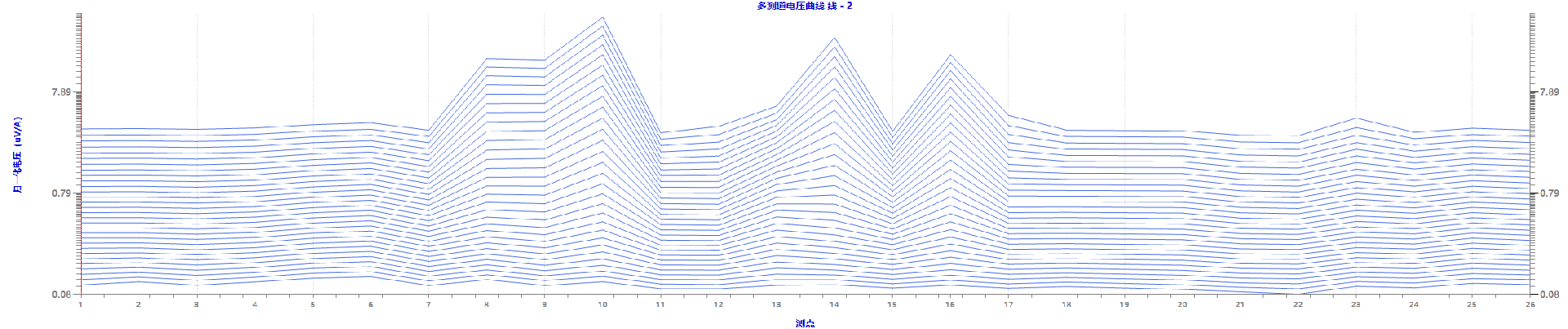

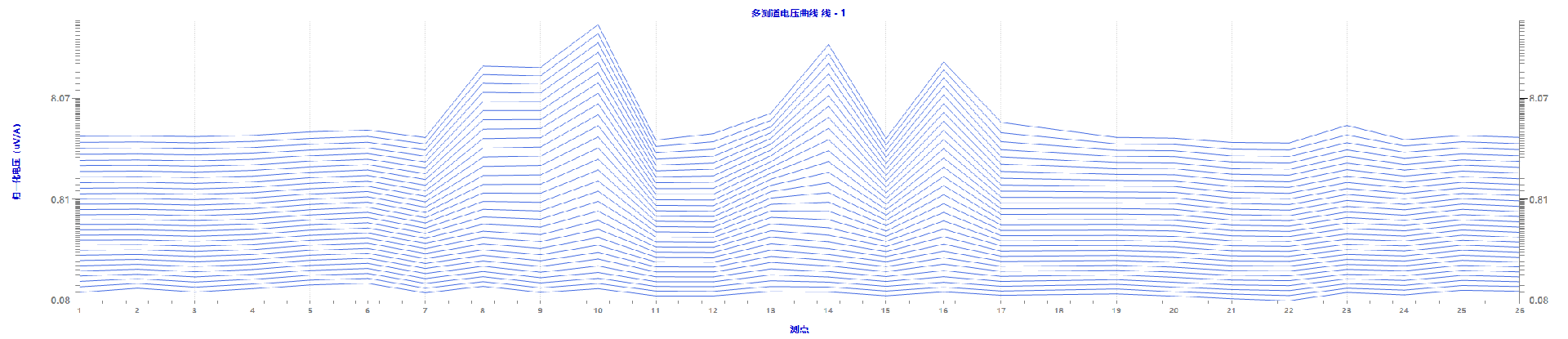

图示：1号线和2号线采集多测道图对比

从数据整体对比来看，1号线多测道图整体起伏情况和2号线的起伏情况基本一致，对测线的横向低阻异常区的反应区间基本一致。

2、1号线的数据解释分析：

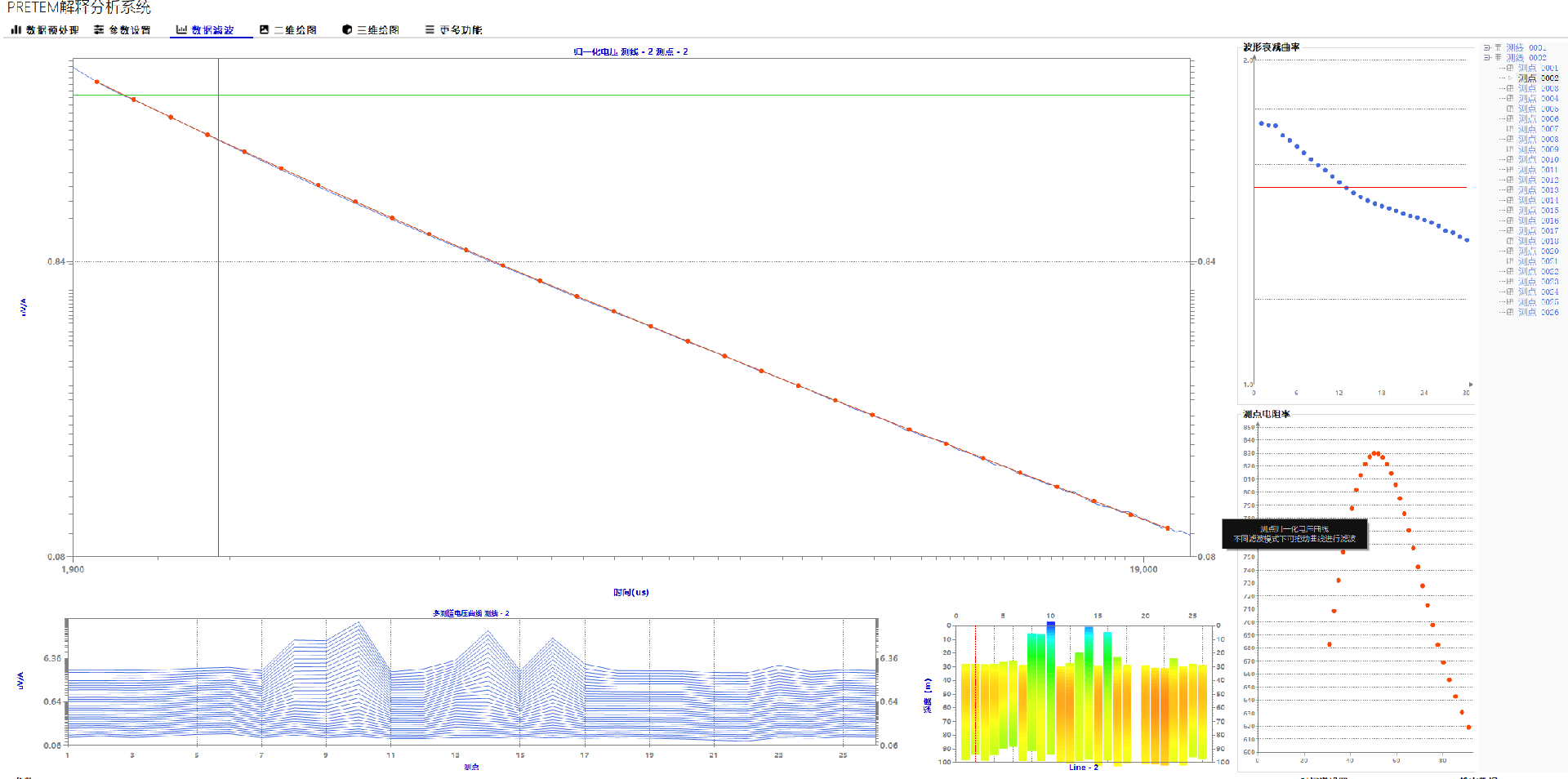

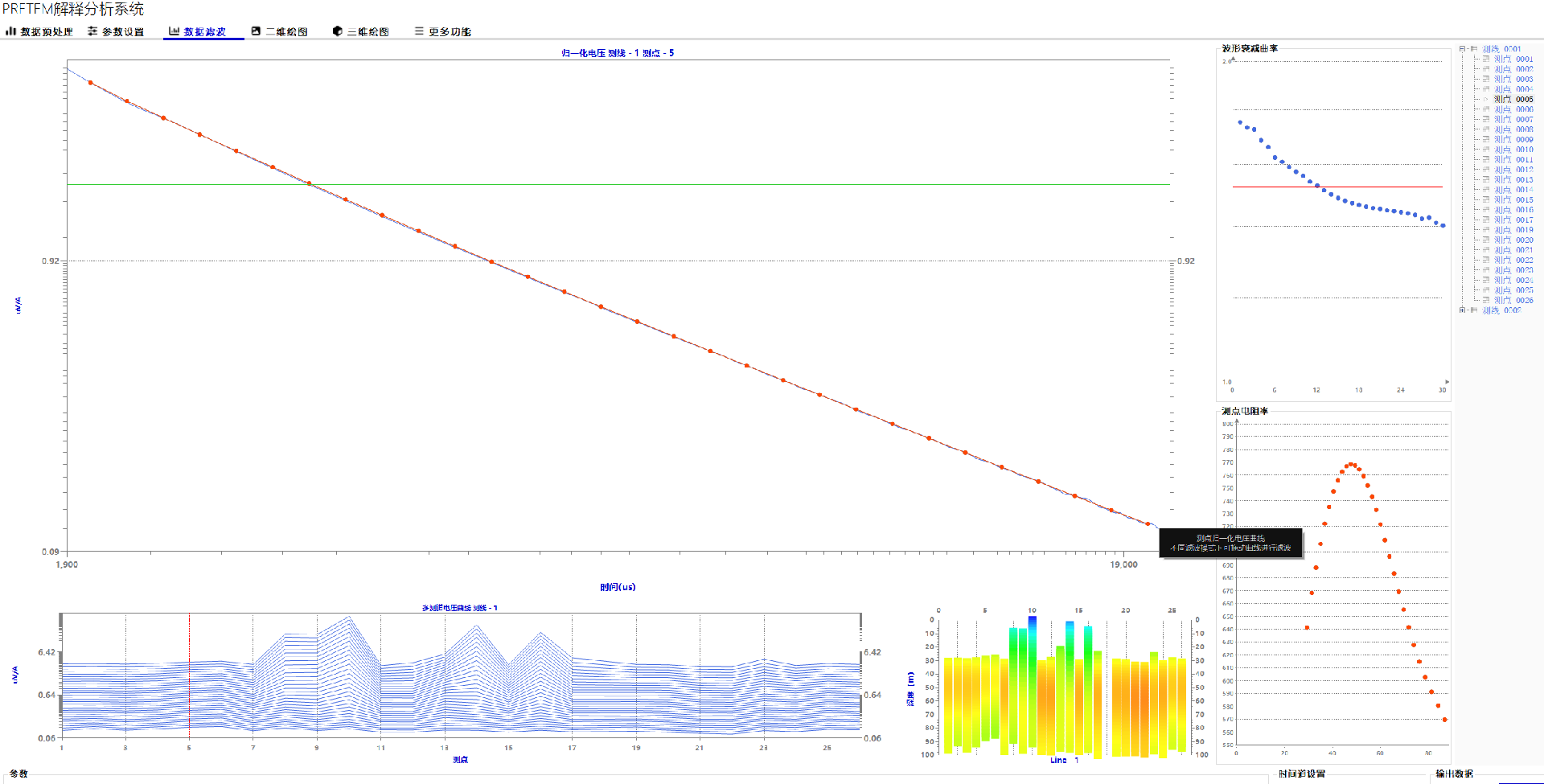

图示：1号线50次重复采集数据多测道图和归一化，电阻率实时显示同步界面

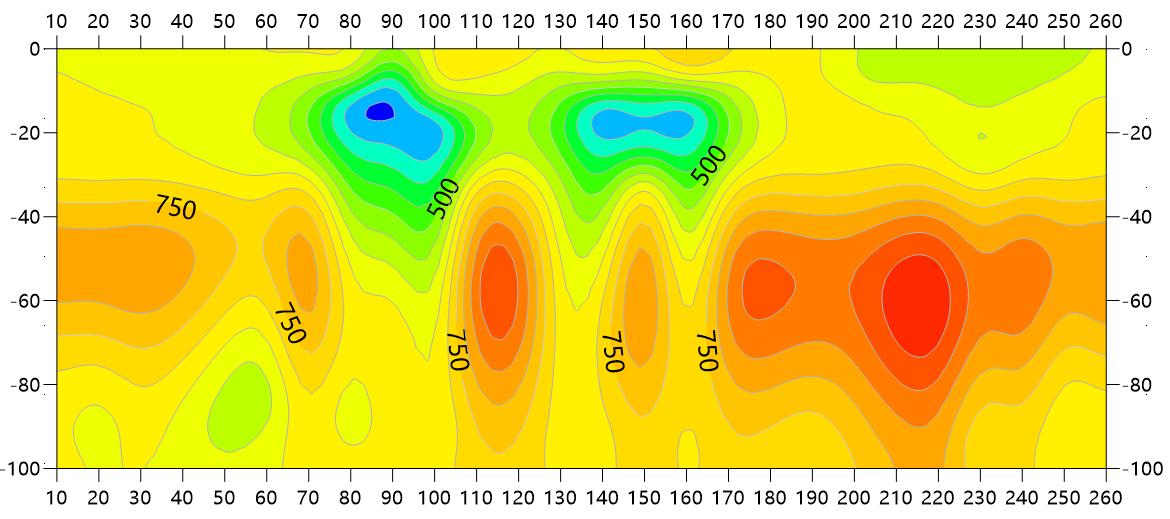

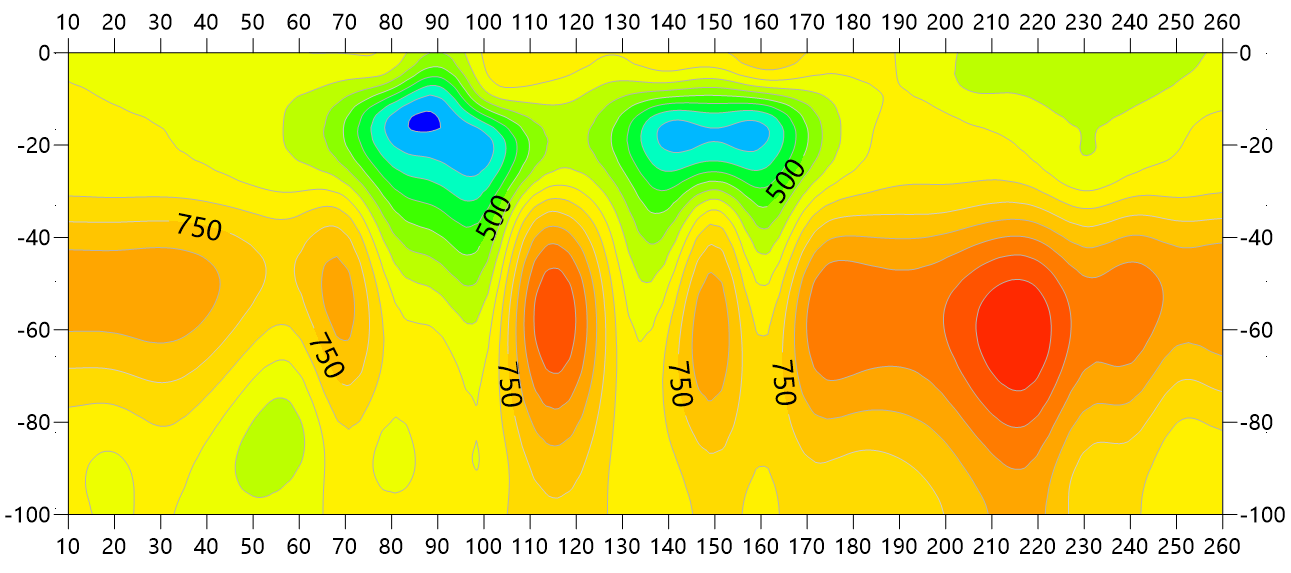

图示：1号线50次重复采集数据视电阻率成像图

成果分析：1号线探测结果表明，主要低阻异常区域集中在8-10米段和14-16米段。

3、2号线的数据解释分析：

图示：2号线50次重复采集数据多测道图和归一化，电阻率实时显示同步界面

图示：2号线50次重复采集数据视电阻率成像图

成果分析：2号线探测结果表明，主要低阻异常区域集中在8-10米段和14-16米段。

4、1号线和2号线的采集数据解释成果对比分析：

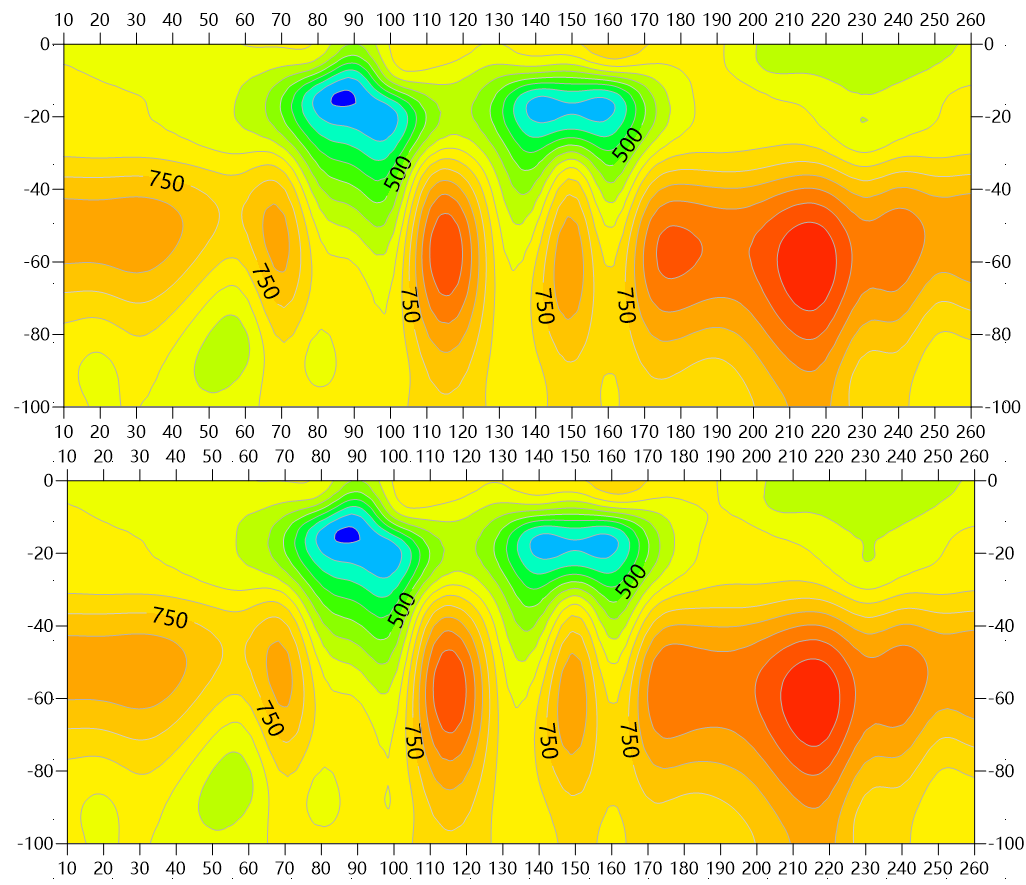

图示：1号线和2号线的50次重复采集数据视电阻率成像图

成果分析：1号线和2号线的主要低阻异常区域集中在8-10米段和14-16米段。两次采样的数据重复性和一致性良好，视电阻率成像图的纵向分布情况和横向一致性比对相似度很高，纵向电阻率分布情况基本一致，横向电阻率分布情况也基本一致，没有明显的差异。

两条测线的重复性和一致性均表现良好。

四  结论

1、1号线和2号线的主要低阻异常区域集中在8-10米段和14-16米段。两次采样的数据重复性和一致性良好，视电阻率成像图的纵向分布情况和横向一致性比对相似度很高，纵向电阻率分布情况基本一致，横向电阻率分布情况也基本一致，没有明显的差异。

2、两条测线在同样的地点进行了两次测量，数据的起伏一致。在每一个同样的点的具体测量值，两条测线的对比测量结果也很相近，基本没有明显差异。

3、两条测线的重复性和一致性均表现良好，两条测线的对比一致性分析，可以看到PRETEM-24在野外数据采集的数据质量可靠，一致性情况良好，能满足现场探测要求。
